Quando se trata de controle de motores industriais, precisão, desempenho e economia são fatores cruciais para determinar a solução certa. Entre as tecnologias avançadas disponíveis para controle de motores, o inversor CA vetorial de loop tornou-se uma escolha popular para muitos setores. Este artigo tem como objetivo explicar como funciona um inversor CA vetorial de loop, concentrando-se nos princípios por trás dele, seus modos de controle e as considerações práticas envolvidas em seu uso. Compreender a mecânica desta tecnologia de acionamento é essencial para quem busca otimizar o controle do motor em suas aplicações.
Para apreciar completamente como funciona um inversor CA vetorial de loop, é importante primeiro compreender os fundamentos do controle do motor e por que sistemas de controle avançados são necessários. Nos sistemas tradicionais de controle de motores, dois elementos-chave estão em jogo: a velocidade do motor e o torque que ele gera. Alcançar o desempenho ideal requer o gerenciamento eficaz de ambos os fatores, e é aí que entra a complexidade dos sistemas de controle do motor.
O tipo de motor mais comum utilizado em aplicações industriais é o motor de indução, que depende da indução eletromagnética para converter energia elétrica em energia mecânica. Ao controlar esses motores, os principais fatores a serem gerenciados são a velocidade e o torque. Esses fatores estão inter-relacionados, o que significa que os ajustes em um impactarão o outro. Por exemplo, aumentar a velocidade do motor muitas vezes reduz o torque, especialmente sob carga. Isso torna o controle preciso de velocidade e torque essencial para aplicações que exigem operação suave e desempenho consistente.
Um dos métodos de controle mais simples para motores CA é o controle V/Hz, onde a tensão fornecida ao motor é proporcional à frequência. Embora este método seja fácil de implementar e económico, tem limitações notáveis. A limitação mais significativa é a sua incapacidade de fornecer torque consistente em baixas velocidades. À medida que o motor desacelera, ele perde sua capacidade de torque, o que pode ser problemático para processos que exigem precisão em baixa velocidade. Por estas razões, o controle V/Hz é muitas vezes insuficiente para muitas aplicações modernas que exigem maior flexibilidade e desempenho em velocidades variadas.
O controle vetorial, muitas vezes referido como controle orientado a campo (FOC), é um método de controle de motor mais avançado que aborda as limitações do controle V/Hz. Oferece controle preciso sobre o torque e o campo magnético do motor, proporcionando desempenho aprimorado em uma faixa mais ampla de velocidades e cargas.
No controle vetorial , a corrente do motor é dividida em dois componentes: a corrente produtora de torque e a corrente de magnetização. Esses dois componentes são controlados independentemente ao longo dos eixos dq. O eixo d representa a corrente de magnetização, responsável por gerar o campo magnético do motor, enquanto o eixo q representa a corrente produtora de torque, que contribui diretamente para a força rotacional do motor. Ao desacoplar essas duas correntes, o controle vetorial permite o gerenciamento preciso do torque e da velocidade do motor sem comprometer o desempenho em velocidades mais baixas.
Uma distinção importante no controle vetorial é se o feedback do motor é usado ou não. No controle vetorial de malha fechada, um encoder é acoplado ao motor para monitorar continuamente sua velocidade e posição, permitindo ajustes em tempo real no sistema de controle. Esse ciclo de feedback fornece controle altamente preciso, mas acrescenta complexidade e custo.
Em contraste, o controle vetorial sem sensor (ou controle vetorial de malha aberta), como visto em inversores CA vetoriais de loop, elimina a necessidade de um codificador. Em vez disso, o inversor utiliza algoritmos para estimar o desempenho do motor com base em parâmetros predefinidos do motor. Embora isso reduza a complexidade e o custo do sistema, ele ainda mantém alto desempenho e controle confiável, tornando os inversores CA vetoriais de loop uma opção atraente para muitas aplicações.
Um inversor CA vetorial de malha opera com base no princípio do controle vetorial de malha aberta. Em vez de depender do feedback do encoder para ajustar o desempenho do motor, o inversor utiliza algoritmos para estimar o comportamento do motor. O processo começa analisando os parâmetros elétricos do motor, incluindo tensão, corrente e frequência. O inversor então ajusta as entradas de controle do motor com base nesses dados, proporcionando controle preciso de velocidade e torque.
A principal vantagem de um inversor CA vetorial de loop é sua capacidade de manter alto desempenho sem exigir dispositivos de feedback caros, como codificadores. O inversor utiliza algoritmos avançados que estimam a velocidade e a posição do motor, mesmo na ausência de dados em tempo real do próprio motor. Ao ajustar continuamente os parâmetros de controle do motor com base nessas estimativas, o inversor CA vetorial de loop pode alcançar uma operação suave e eficiente em uma ampla faixa de velocidades.
O fluxo básico de controle em um inversor CA vetorial de loop pode ser dividido em várias etapas principais:
Entrada de parâmetros do motor : O inversor recebe os parâmetros iniciais do motor (como potência nominal, tensão e velocidade).
Estimativa de dados : O inversor estima a velocidade e a posição atuais do motor com base nos dados de entrada e em seus algoritmos internos.
Ajuste de controle : Com base nessas estimativas, o inversor ajusta a tensão e a frequência fornecidas ao motor para manter o desempenho ideal.
Monitoramento Contínuo : O inversor continua monitorando e ajustando as entradas de controle para garantir uma operação suave sob cargas e velocidades variadas.
Este fluxo de controle garante que o motor opere de forma eficiente, mesmo sob condições desafiadoras, sem a necessidade de sistemas de feedback complexos.

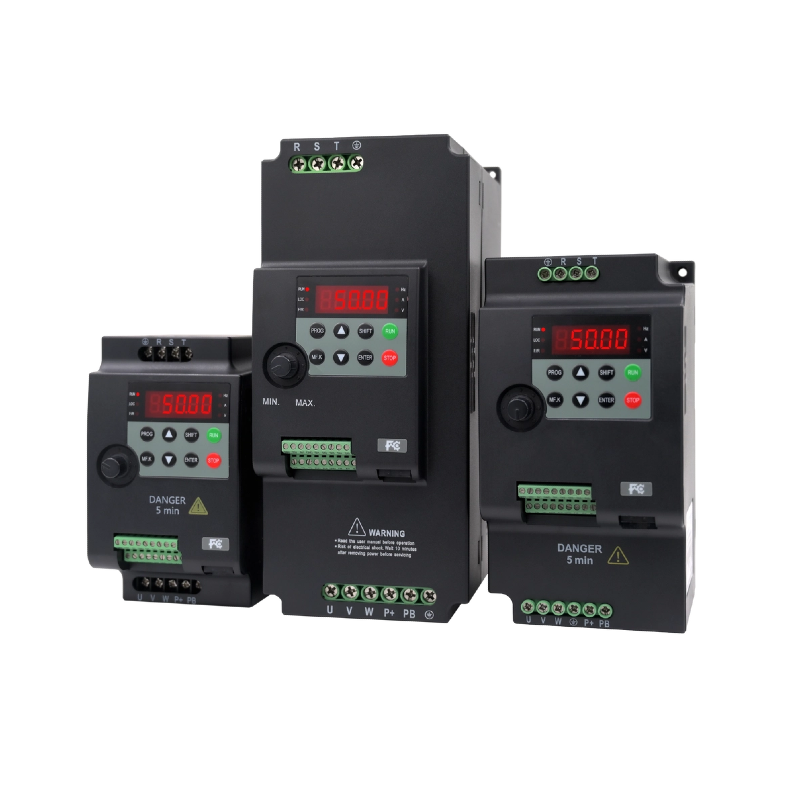

A série FC100E da Janson Controls é um exemplo perfeito de inversor CA vetorial de loop que oferece flexibilidade no controle do motor. O inversor suporta o modo vetorial de malha aberta e o modo V/F, permitindo aos usuários escolher a estratégia de controle mais apropriada para sua aplicação específica.
No modo vetorial de malha aberta, a série FC100E utiliza controle vetorial sem sensor para regular a velocidade e o torque do motor. Este modo é ideal para aplicações onde é necessário controle preciso, mas onde o feedback do encoder não é necessário. Por outro lado, o modo V/F é um método de controle mais simples que ajusta a tensão e a frequência do motor para regular a velocidade. Embora menos preciso que o controle vetorial, o modo V/F ainda é uma solução confiável e econômica para muitas aplicações básicas.
A série FC100E foi projetada para lidar com uma ampla variedade de condições operacionais. Ele oferece uma capacidade de sobrecarga de 150% por 1 minuto e 180% por 2 segundos, garantindo que o motor possa lidar com picos de demanda de curto prazo sem comprometer o desempenho. Esse recurso torna a série FC100E particularmente adequada para aplicações de alta demanda que exigem equilíbrio entre flexibilidade e confiabilidade.
Ao usar um inversor CA vetorial de loop, vários fatores práticos devem ser considerados para garantir desempenho ideal e confiabilidade a longo prazo.
Para garantir que o inversor funcione de maneira ideal, é importante configurar corretamente os parâmetros do motor. A série FC100E inclui um recurso de autoajuste que detecta e configura automaticamente os principais parâmetros do motor. Este recurso simplifica a configuração e garante que o motor opere com eficiência máxima.
É essencial combinar as especificações do motor com as do inversor para evitar desempenho inferior ou danos. A série FC100E foi projetada para funcionar com uma ampla gama de tipos de motores, tornando-a adaptável a diversas aplicações industriais.
Ao instalar o inversor CA de vetor de loop, certifique-se de que o ambiente seja adequado para a operação do inversor, incluindo ventilação e controle de temperatura adequados. O inversor também deve ser conectado com a fiação e mecanismos de proteção apropriados para evitar danos causados por picos de energia ou outros problemas elétricos. Além disso, garanta compatibilidade com interfaces de comunicação como RS485 ou Modbus para integração em sistemas de automação mais complexos.
Em resumo, o inversor CA vetorial de loop oferece uma solução econômica e eficiente para controle preciso do motor em aplicações industriais. Ao usar o controle vetorial de malha aberta, o inversor CA vetorial de malha oferece alto torque, regulação de velocidade e desempenho sem a necessidade de feedback do codificador. Com seus modos de controle flexíveis e fácil integração, é a escolha ideal para aplicações que vão desde bombas até transportadores. Se você está procurando um inversor CA vetorial de loop confiável para suas necessidades de controle de motor, a série FC100E da Janson Controls é uma excelente opção.
Para obter mais informações ou solicitar um orçamento, sinta-se à vontade para entrar em contato conosco hoje e saber como nosso inversor de frequência pode aprimorar seus sistemas de controle de motor.
1. Qual é a diferença entre controle vetorial em malha aberta e em malha fechada?
O controle vetorial de malha aberta não requer feedback do encoder, contando com algoritmos para estimar o desempenho do motor. O controle de malha fechada utiliza dados em tempo real dos encoders para ajustar continuamente o desempenho do motor.
2. A série FC100E pode lidar com aplicações de alta velocidade?
Sim, a série FC100E fornece controle preciso de velocidade e torque para uma ampla gama de aplicações, garantindo desempenho confiável mesmo em altas velocidades.
3. Quais indústrias se beneficiam com o uso de um inversor CA vetorial de loop?
Indústrias como manufatura, HVAC, tratamento de água e automação se beneficiam dos inversores de frequência de vetor de loop, especialmente para aplicações que exigem controle consistente de velocidade e torque.
4. Como funciona o recurso de ajuste automático da série FC100E?
O recurso de autoajuste detecta e configura automaticamente os parâmetros do motor, garantindo desempenho ideal sem necessidade de configuração manual.
