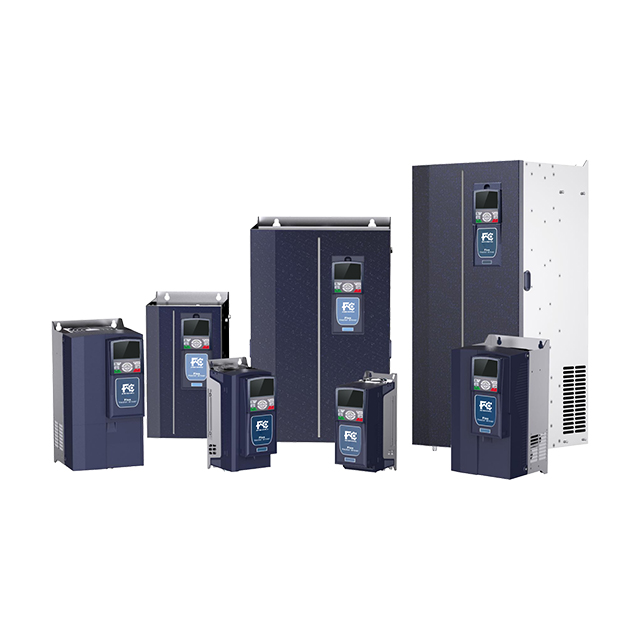

FC290
Janson Controls
| Modelo | Potência nominal (kW) | Saída | Entrada | Dimensões (mm) A*L*P | |
| Capacidade de sobrecarga | Corrente classificada | Corrente classificada | |||
| Entrada de três fases e saída 3 fase 220V (-15% ~+15% de tolerância) | |||||
| 2T0,4 GB | 0.4 | 150%/1min 180%/5s | 2.1 | 2.4 | 203*77,7*145,8 |
| 2T0,75GB | 0.75 | 3.8 | 4.6 | ||
| 2T1,5 GB | 1.5 | 7.2 | 9.0 | ||
| 2T2,2GB | 2.2 | 9 | 11 | ||
| 2T4.0G(B) | 4 | 13 | 17 | 235*93*145 | |
| 2T5.5G(B) | 5.5 | 25 | 32 | 282,5*142*187 | |
| 2T7,5G(B) | 7.5 | 32 | 41 | ||
| 2T11G(B) | 11 | 45 | 59 | 305*150*202 | |
| 2T15GB | 15 | 60 | 57 | 330*180*208,5 | |
| 2T18.5G | 18 | 75 | 69 | 380,5*268*246 | |
| 2T22G | 22 | 91 | 90 | 500*307*255 | |
| 2T30G | 30 | 112 | 106 | ||
| 2T37G | 37 | 150 | 141 | ||
| 2T45G | 45 | 176 | 164 | 650*300*270 | |
| 2T55G | 55 | 210 | 201 | 680*310*320 | |
| 1 entrada de fase e saída 3 fase 220V (-15% ~+15% de tolerância) | |||||
| 2S0,4G(B) | 0.4 | 150%/1min 180%/5s | 2.3 | 5.4 | 203*77,7*145,8 |
| 2S0,75G(B) | 0.75 | 4 | 8.2 | ||
| 2S1,5G(B) | 1.5 | 7 | 14 | ||
| 2S2,2 GB | 2.2 | 9.6 | 23 | ||
| 2S4.0GB | 4 | 13 | 32 | 235*93*145 | |
| Entrada em três fases e saída 380V (-15% ~+15% de tolerância) | |||||
| 4T0,75G/1,5PB | 0,75/1,5 | G: 150%/1min 180%/5s P: 120%/1min 150%/5s | 2.1 | 2.4 | 203*77,7*145,8 |
| 4T1.5G/2.2PB | 1.5/2.2 | 3.8 | 4 | ||
| 4T2.2G/4.0PB | 2.2/4.0 | 5.1 | 5.8 | ||
| 4T4.0G/5.5PB | 4.0/5.5 | 9/13 | 10.5 | 235*93*145 | |
| 4T5,5G/7,5PB | 5.5/7.5 | 13/17 | 14.6 | ||
| 4T7.5G/11PB | 7.5/11 | 17/25 | 20.5 | 282,5*142*187 | |
| 4T11G/15PB | 11/15 | 25/32 | |||
| 4T15G/18,5PB | 15/18.5 | 32/37 | 35 | 305*150*202 | |
| 4T18.5G/22PB | 18.5/22 | 37/45 | 38.5 | ||
| 4T22G/30PB | 22/30 | 45/60 | 46.5 | 330*180*208,5 | |
| 4T30G/37P | 30/37 | 60/75 | 62 | 418*240*248 | |
| 4T37G/45P | 37/45 | 75/91 | 76 | ||
| 4T45G/55P | 45/55 | 91/112 | 92 | 500*307*255 | |
| 4T55G/75P | 55/75 | 112/150 | 113 | ||
| 4T75G/90P | 75/90 | 150/176 | 157 | 650*300*270 | |
| 4T90G/110P | 90/110 | 176/210 | 180 | ||
| 4T110G/132P | 110/132 | 210/253 | 214 | 680*310*320 | |
| 4T132G/160P | 132/160 | 253/304 | 214 | 720*425*326 | |
| 4T160G/185P | 160/185 | 304/340 | 256 | ||
| 4T185G/200P | 185/200 | 340/377 | 350 | 946*335*537 | |
| 4T200G/220P | 200/220 | 377/426 | 385 | ||
| 4T220G/250P | 220/250 | 426/465 | 430 | ||
| 4T250G/280P | 250/280 | 465/520 | 468 | 986*340*585 | |
| 4T315G/355P | 280/315 | 520/585 | 525 | 1140*340*585 | |
| 4T280G/315P | 315/355 | 585/650 | 590 | ||
| 4T355G/400P | 355/400 | 650/725 | 665 | 1058*700*412 | |
| 4T400G/450P | 400/450 | 725/800 | 785 | 1264*800*483 | |
| 4T450G/500P | 450/500 | 800/860 | 883 | ||
| 4T500G/560P | 500/560 | 860/950 | 950 | 1700*900*510 | |
| 4T560G/630P | 560/630 | 950/1140 | 1000 | ||
| 4T630G | 630 | 1140/1300 | 1140 | ||
| 4T710G | 710 | 1300/1500 | 1315/1525 | 1800*1200*500 | |
| 4T800G | 800 | 1500 | 1525 | ||
| Projeto | Especificações | ||
| Função básica | |||
| Frequência máxima | Controle vetorial: 0~599Hz; Controle V/F: 0~599Hz. | ||
| Frequência da transportadora | A frequência portadora pode ser ajustada automaticamente de 0,5kHz a 16kHz de acordo com as características da carga. | ||
| Resolução de frequência de entrada | Configuração digital: 0,01 Hz | ||
| Método de controle | Controle vetorial sem sensor (SVC) | ||
| Torque de tração | Máquina tipo G: 0,5 Hz/150% (SVC); Máquina tipo P 0HZ/180%(FVC) :0,5Hz/100% | ||
| Faixa de velocidade | 1: 100 (SVC) 1: 1000 (FVC) | ||
| Precisão de retenção de velocidade | ± 0,5%(SVC) ± 0,02%(FVC) | ||
| Precisão do controle de torque | ±5%(CVF) | ||
| Capacidade de sobrecarga | Máquina tipo G Máquina tipo P | 150% da corrente nominal por 60 segundos 120% da corrente nominal por 60 segundos | 180% da corrente nominal por 5 segundos 150% da corrente nominal por 5 segundos |
| Elevador de torque | Aumento automático de torque; aumento de torque manual 0,1% ~ 30,0% | ||
| Curva V/F | Três tipos: linear; multiponto; Curva V/F de enésima potência | ||
| Separação V/F | Dois métodos: separação total, separação parcial | ||
| Curva de aceleração-desaceleração | Método de aceleração/desaceleração linear ou curva S com quatro intervalos de tempo de aceleração/desaceleração. Faixa de tempo de aceleração e desaceleração 0,0s ~ 6500,0s | ||
| Frenagem por injeção CC | Frequência de frenagem CC: 0,00 Hz ~ tempo de frenagem de frequência máxima: 0,0 s ~ 36,0 s Corrente de ação de frenagem: 0,0% ~ 100,0% | ||
| Controle eletrônico | Faixa de frequência de ponto: 0,00 Hz ~ 50,00 Hz. Tempo de aceleração e desaceleração:0,0s~6500,0s. | ||
| PLC simples/operação multivelocidade | Suporta até 16 segmentos de velocidade através de PLC integrado ou terminais de controle | ||
| PID embutido | Um sistema de controle de malha fechada para controle de processo pode ser facilmente implementado. | ||
| Regulação automática de tensão | Mantém automaticamente a tensão de saída constante quando a tensão da rede muda | ||
| Controle de taxa de fluxo de sobretensão e sobrecorrente | Limita automaticamente a corrente e a tensão durante a operação para evitar disparos frequentes de sobrecorrente e sobretensão | ||
| Limitação de taxa rápida | Minimize as falhas de sobrecorrente para garantir que o driver opere normalmente. | ||
| Limite e controle de torque | A escavadeira possui limitação automática de torque durante a operação para evitar disparos freqüentes de sobrecorrente, e o modo vetorial de malha fechada permite o controle de torque. | ||
| Recursos operacionais personalizados | |||
| Excelente desempenho | Controle de motores assíncronos e síncronos por tecnologia de controle vetorial de corrente de alto desempenho | ||
| Pare sem parar | Durante cortes de energia transitórios, o driver mantém a operação de curto prazo através da energia de feedback da carga. | ||
| Limitação de taxa rápida | Evite que o inversor sofra frequentemente falhas de sobrecorrente | ||
| IO inventado | Cinco grupos de DIDO virtual, controle lógico simples | ||
| Controle de tempo | Função de controle de tempo: L definir intervalo de tempo 0,0Min ~ 6500,0Min | ||
| Comutação multimotor | Os parâmetros do motor dos dois grupos permitem alternar o controle entre os dois motores. | ||
| Proteção contra superaquecimento do motor | A placa de expansão opcional de superaquecimento do motor aceita entrada do sensor de temperatura do motor | ||
| Suporte a vários codificadores | Suporta codificadores diferenciais, de coletor aberto e outros tipos | ||
| Fonte de comando | O painel de operação, o terminal de controle e a porta de comunicação serial estão todos configurados. Você pode mudar a fonte do comando por meio de vários métodos. | ||
| Fonte de frequência | 10 fontes de frequência: digital, tensão analógica, corrente analógica, pulso e porta serial. Comutável de várias maneiras. | ||
| Fonte de frequência auxiliar | 10 tipos de fontes de frequência auxiliares. Ele pode realizar com flexibilidade o ajuste fino de frequência auxiliar e a síntese de frequência. | ||
| Terminal de entrada | padrão Cinco terminais de entrada digital (DIl a DI5), com DI5 suportando entrada de pulso de alta velocidade de até 100kHz (o modelo deve ser especificado durante o pedido) Dois terminais de entrada analógica (AI1 ~ AI2): AI1 suporta apenas entrada de tensão de 0 ~ 10 V, enquanto AI2 suporta tensão de 0 ~ 10 V ou entrada de corrente de 4 ~ 20 mA. Escalabilidade: 5 terminais de entrada digital (DI6 ~ DI10) Um terminal de entrada analógica (Al3) suporta entrada de tensão de 10 a + 10V e sensores PT100/PT1000 (configuráveis) | ||
| Terminal de saída | padrão 1 terminal de saída digital (DO1) 1 terminal de saída de relé (TA1-TB1-TC1) Um terminal de saída analógica (AOl) suporta saídas de corrente de 0 ~ 10 mA e 0 ~ 20 mA Escalabilidade: Um terminal de saída analógica (AO2) suporta corrente de 0 ~ 20 mA ou saída de tensão de 0-10 V Dois terminais de saída de relé (TA2-TB2-TC2 para TA3-TB3-TC3) | ||
| Controlar | |||
| Terminal de comunicação RS485 | Uma interface de comunicação RS485 com suporte ao protocolo de comunicação escravo Modbus-RTU | ||
| Tela de teclado e operação | |||
| Teclado LED com display duplo | Monitore os parâmetros de status do inversor. | ||
| Bloqueio de botões e seleção de funções | Bloqueie algumas ou todas as teclas e defina o intervalo de funções de teclas específicas. para evitar operação acidental | ||
| Função defensiva | Detecção de curto-circuito do Motor Elétrico de Xangai, proteção contra perda de fase para entrada/saída, proteção contra sobrecorrente, proteção contra sobretensão, proteção contra subtensão, proteção contra superaquecimento e proteção contra sobrecarga. | ||
| Adicionar acessórios | Módulo de freio, placa de expansão IO, placa de expansão de comunicação, placa de expansão de barramento, placa de expansão PG. | ||
| Ambiente | |||
| Local de uso | Interior, protegido da luz solar direta, livre de poeira, gases corrosivos, gases inflamáveis, névoa de óleo, vapor de água, gotejamento de água ou sal. | ||
| Acima do nível do mar | Abaixo de 1000m | ||
| Temperatura ambiente | -10'C a +40'C (quando a temperatura ambiente varia de 40'C a 50°C, use com capacidade reduzida)) | ||
| Umidade | Menos de 95% UR, sem condensação de gotículas | ||
| Vibrar | Menos de 5,9m/(s~2)(0,6g) | ||
| Temperatura de armazenamento | -20℃~+ 60°C | ||
| Comutação multimotor | Os parâmetros do motor dos dois grupos permitem alternar o controle entre os dois motores. | ||
