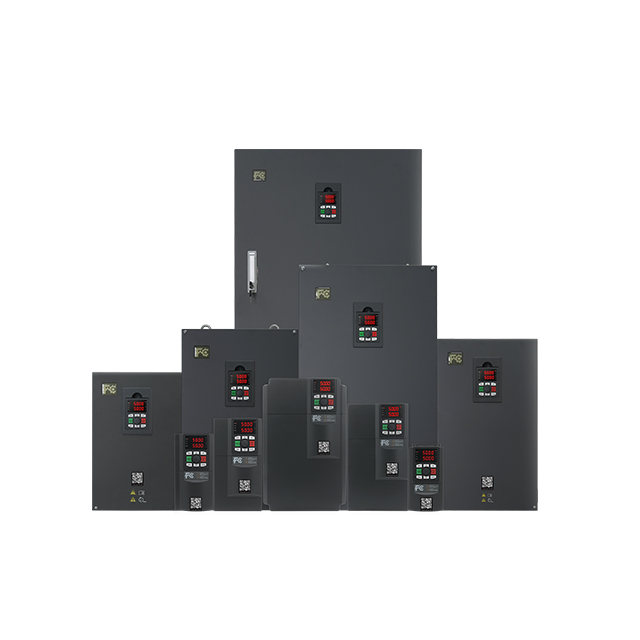

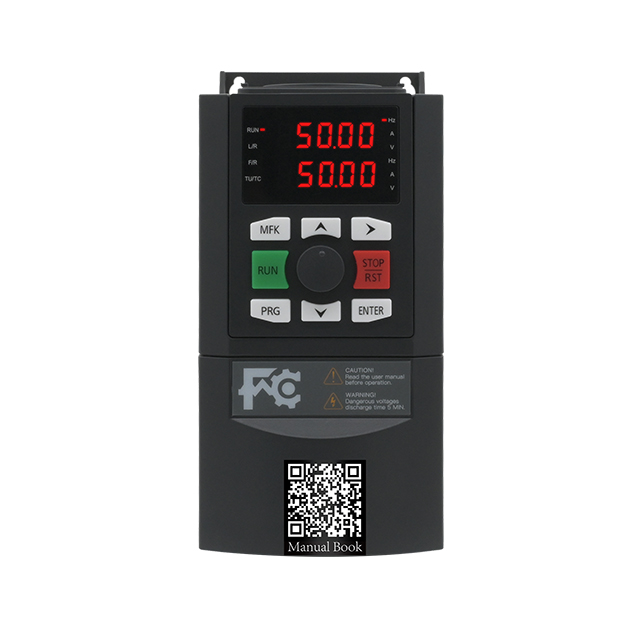

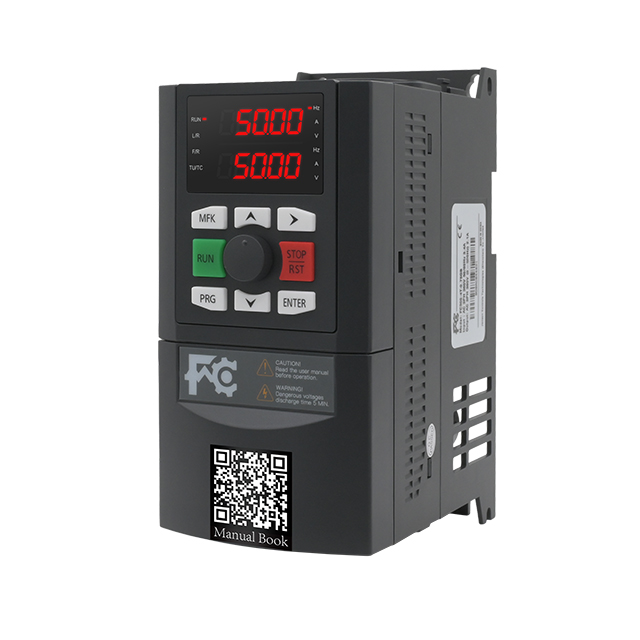

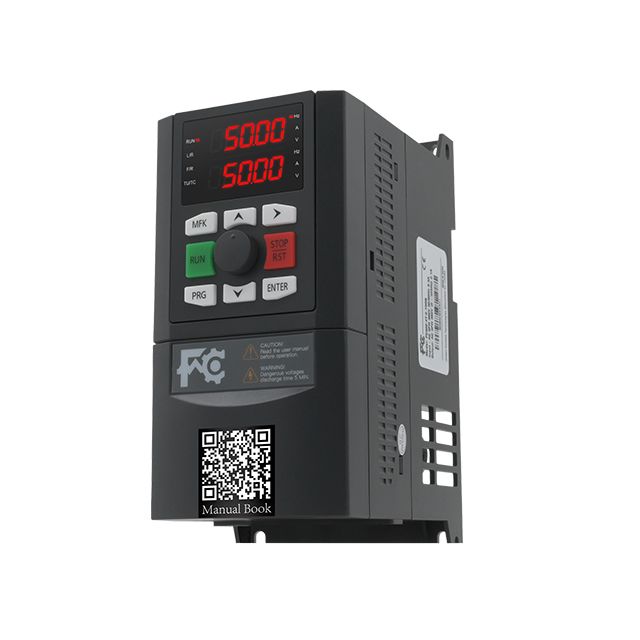

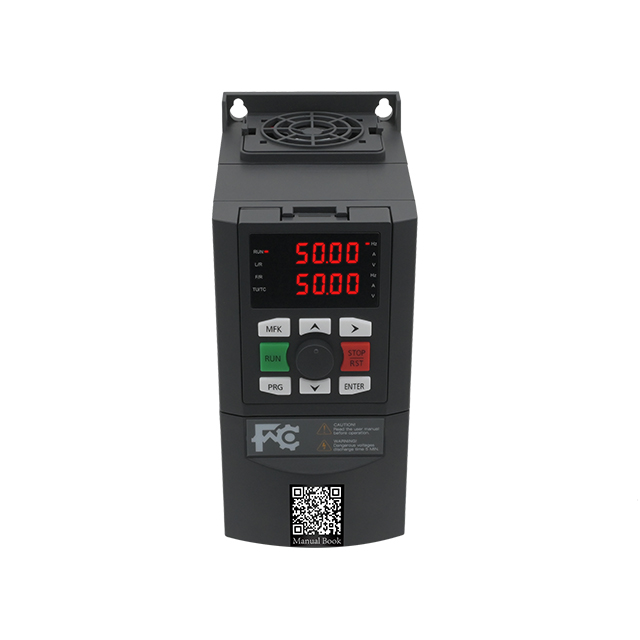

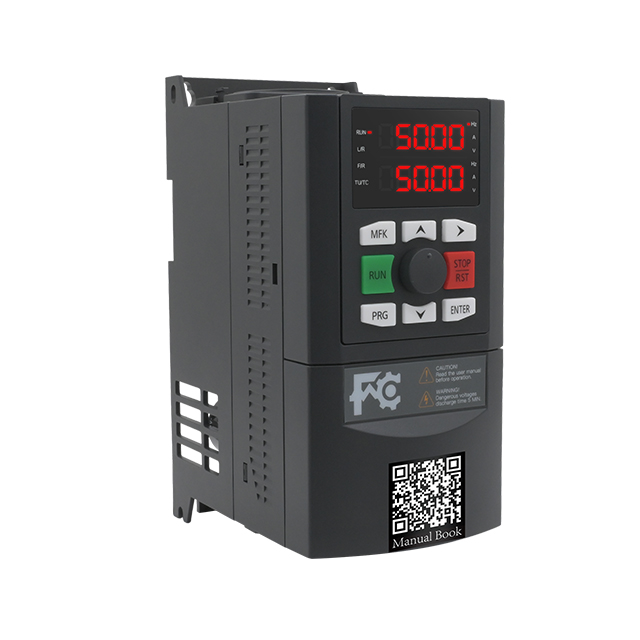

Inversor de frequência geral vetorial de circuito aberto série FC300

loading

Inversor de frequência geral vetorial de circuito aberto série FC300 Inversor de frequência geral vetorial de circuito aberto série FC300
Inversor de frequência geral vetorial de circuito aberto série FC300 Inversor de frequência geral vetorial de circuito aberto série FC300
Inversor de frequência geral vetorial de circuito aberto série FC300 Inversor de frequência geral vetorial de circuito aberto série FC300
Inversor de frequência geral vetorial de circuito aberto série FC300 Inversor de frequência geral vetorial de circuito aberto série FC300
Inversor de frequência geral vetorial de circuito aberto série FC300 Inversor de frequência geral vetorial de circuito aberto série FC300
Inversor de frequência geral vetorial de circuito aberto série FC300 Inversor de frequência geral vetorial de circuito aberto série FC300

loading

Inversor de frequência geral vetorial de circuito aberto série FC300

Status de disponibilidade:
Quantidade:
Inquérito Adicionar a cesta
· Aciona ambos os tipos de motor
· Alto desempenho e durabilidade
· Personalização OEM/ODM

A Janson Control apresenta o FC300, uma plataforma de acionamento flexível e de alto desempenho desenvolvida para OEMs e proprietários de marcas. Mais do que apenas um inversor, é a base confiável para o seu equipamento de próxima geração. O FC300 aciona exclusivamente motores síncronos e de indução de ímã permanente. Isso elimina comprometimento do projeto, proporcionando flexibilidade máxima. Controle avançado: com controle vetorial sem sensor, oferece partidas suaves, regulação precisa de velocidade e resposta de carga superior em todos os tipos de motores, garantindo desempenho confiável em diversas aplicações industriais.

  • FC300

  • Janson Controls

Seleção de produtos
Parâmetro técnico
Item No.Motor adaptável (KW)Corrente de entrada (a)Corrente de saída (a)Capacidade de taxa (KVA)W
(mm)		Hum
)		D
(mm)		W1
(mm)		H1
(mm)		GW
(kg)
                                                       1 entrada de fase e saída 3 fase   220V (-15% ~+15% de tolerância)
2S-0,4GB0.46.20  2.1  0.7  90  197  139  74  187  1.50
2S-0,75 GB0.758.20  4.0  1.5
2S-1,5 GB1.514.04.0  3.0
2S-2,2 GB2.223.09.6  4.0
2S-4,0 GB435.017.0  11.0  125  243  170  109  226  3.5
2S-5,5 GB5.545.025.0  17.0  165  297  206  147  279  6.0
2S-7,5 GB7.575.032.0  21.0
2S-11G(B)11100.045.0  30.0  225  360  232  206  342  10.0
2S-15G(B)15130.00  60.0  39.0  260  440  240  220  472  20.0
                                                    Entrada de três fases e saída 3 fase   220V (-15% ~+15% de tolerância)
2T-0,4 GB0.43.40  2.1  1.5  90  197  139  74  187  1.50
2T-0,75 GB0.755.00  3.8  3.0
2T-1,5 GB1.55.80  5.1  4.0
2T-2,2 GB2.210.50  9.0  5.9
2T-4,0 GB420.50  17.0  11.0  102  202  162  90  189  3.0
2T-5,5 GB5.526.00  25.0  17.0  125  243  170  109  226  3.5
2T-7,5 GB7.535.032.0  21.0
2T-11GB1147.045.0  30.0  165  297  206  147  279  6.0
2T-15G(B)1562.060.0  39.0  225  360  232  206  342  10.0
2T-18,5G(B)18.577.075.0  57.0
2T-22G(B)2292.090.0  69.0  260  440  240  220  472  20.0
2T-30G(B)30113.0  110.0  72.0
2T-37G(B)37156.0152.0  114.0  300  555  280  240  535  33.0
2T-45G(B)45180.0  176.0  134.0  338  580  325  270  560  50.0
2T-55G55214.0210.0  160.0
2T-75G75307.0  304.0  231.0  400  780  350  320  756  75.0
                                              Entrada em três fases e saída   380V (-15% ~+15% de tolerância)
4T-0,75 GB/1,5 PB0,75/1,53.4/52.1/3.81.5/390  197  139  74  187  1.50
4T-0,75GB/1,5PB-MO0,75/1,53.4/52.1/3.81.5/3
4T-1,5 GB/2,2 PB1.5/2.25/5.83.8/5.13/4
4T-1,5 GB/2,2 PB-MO1.5/2.25/5.83.8/5.13/4
4T-2,2 GB/4,0 PB2.2/4.05.8/10.55.1/94/5.9
4T-2,2GB/4,0PB-MO2.2/4.05.8/10.55.1/94/5.9
4T-4,0GB/5,5PB4/5.510.5/14.69/135.9/8.9
4T-4,0GB/5,5PB-MO4/5.510.5/14.69/135.9/8.9
4T-5,5 GB/7,5 PB5.5/7.514.6/1913/178.9/11102  202  162  90  189  3.0
4T-7,5GB/11PB7.5/1119/2817/2511/16
4T-11GB/15PB11/1528/3525/3216/21125  243  170  109  226  3.5
4T-15GB/18,5PB15/18.535/3932/3721/24
4T-18,5 GB/22 PB18.5/2239/4737/4524/30165  297  206  147  279  6.0
4T-22GB/30PB22/3047/6245/6030/39
4T-30G(B)/37P(B)30/4762/7760/7539/49225  360  232  206  342  10.0
4T-37G(B）37777557
4T-45G(B)/55P(B)45/5592/11390/11059/72260  440  240  220  472  20.0
4T-55G(B)551131107222.0
4T-55G(B)/75P(B)55/75113/156110/15272/114300  555  280  240  535  25.0
4T-75G(B)/90P(B)75/90156/180152/173114/13433.0
4T-90G/110P90/110180/214176/210134/160338  580  325  270  560  50.0
4T-110G/132P110/132214/256210/253160/192
4T-132G/160P132/160256/307253/304192/231400  780  350  320  756  75.0
4T-160G/185P160/185307/345304/340231/236
4T-185G185345.00  340.00  236.00
4T-200G/220P200/220385/430377/426250/280520  355  380  96.0
4T-200G/220P-K200/220385/430377/426250/2801120  //104.0
4T-220G/250P220/250430/468426/465280/355780  380  756  96.0
4T-220G/250P-K220/250430/468426/465280/3551120  //104.0
4T-250G/280P250/280468/525465/520355/396620  880  370  480  848  121.0
4T-250G/280P-K250/280468/525465/520355/3961280  //133.0
4T-280G/315P280/315525/590520/585396/445880  480  848  121.0
4T-280G/315P-K280/315525/590520/585396/4451280  //133.0
4T-315G/355P315/355590/665585/650445/500780  1350  394  620  1320  240.0
4T-315G/355P-K315/355590/665585/650445/5001690  //250.0
4T-355G/400P355/400665/785650/725500/5651350  620  1320  240.0
4T-355G/400P-K355/400665/785650/725500/5651690  //250.0
4T-400G/450P400/450785/883725/820565/6301350  620  1320  255.0
4T-400G/450P-K400/450785/883725/820565/6301690  //265.0
4T-450G450883.00  820.00  630.00  1350  620  1320  255.0
4T-450G-K450883.00  820.00  630.00  1690  //265.0



Especificação Elétrica
Tensão de entradaMonofásico/trifásico 200-240V, trifásico 380 ~ 440V
Flutua não mais que ± 10%, taxa de desequilíbrio <3%.
Frequência de entrada50/60Hz±5%
Tensão de saída0V~Tensão de entrada
Frequência de saídaControle vetorial: 0 ~ 500 Hz
Controle V / F: 0 ~ 3200 Hz
Desempenho
Capacidade de sobrecargaCorrente de saída nominal de 150% por 1 minuto,
corrente de saída nominal de 180% por 2 segundos.
Método de controleControle vetorial de malha aberta (SVC), controle V/F.
Executar método de configuração de comandoConfiguração do painel de operação,
configuração do terminal externo, configuração de comunicação.
Método de configuração de velocidadeConfiguração digital, configuração analógica/configuração de pulso,
configuração de comunicação.
Resolução de configuração de velocidadeConfiguração digital: 0,01 Hz, Configuração analógica: 1% ×
frequência máxima.
Precisão do controle de velocidadeCVL:±0,5%
Faixa de controle de velocidadeSVC:1:100
Resposta do controle de torqueSVC:<200ms
Torque inicialSVC: torque nominal de 150%/0,5 Hz
Recurso especial
Terminais
de entrada e saída programáveis		A função do terminal de entrada e saída pode ser editada
Função de ajuste do PID do processoMódulo PID de processo interno
Função PLC simplesMódulo PLC simples integrado, que pode realizar temporização e
saída de frequência multissegmento.
Função de oscilação têxtilMódulo de função de frequência de giro têxtil embutido
Função de abastecimento de águaMacro de abastecimento de água de água constante embutido
Modo de fogoConjunto de parâmetros de modo de incêndio europeu embutido
Função protetora
Parada de sobretensãoControle automático de tensão do barramento para evitar falhas de sobretensão
Proteção automática de limitação de correnteA corrente de saída é automaticamente limitada para evitar falhas excessivas
Pré-alarme e alarme de sobrecargaSobrecarregar pré-aviso e proteção
Proteção contra perda de fase de saídaFase de fase de saída Função de detecção automática e alarme
Controle de sobretensão e estouro de bloqueioLimite automaticamente a corrente e a tensão durante a operação para
evitar disparos frequentes de sobrecorrente e sobretensão
Proteção contra curto-circuito de saídaFunção de proteção eficaz para o curto -circuito de saída para o solo
Proteção
contra curto-circuito fase-fase de saída		Saída Função de proteção eficaz de curto -circuito de saída
Entrada e saída
Fonte de alimentação analógica externa+10V-GND
Fonte de energia digital externa24V-com
Entrada analógicaAI1:Tensão 0~10V/0-20mA
AI2:Tensão -10~+10V/0-20mA
Saída analógicaAO1:0~10V/0~20mA (Tensão/Corrente Opcional)
AO2:0~10V/0~20mA (Tensão/Corrente Opcional)
Entrada digitalDI1~DI5 (pode ser selecionado como sinal de pulso de alta velocidade)
Saída digitalFM、AO2 ，FM pode ser selecionado como saída de sinal de pulso de alta frequência.
Saída de reléTA/TB/TC: Classificação de contato 250VAC/3A ou 30VDC/1A
Comunicação MODBUSA+、 b-
Exibição de operação
Exibição de LEDDefinir frequência, frequência de saída, tensão de saída, corrente de saída, velocidade do motor, torque de saída, terminais digitais, parâmetros de status, parâmetros do menu de programação e códigos de falha, etc.
Luz indicadora3 indicadores de unidade, 4 indicadores de status.
Características ambientais
Temperatura de trabalho-10 ~ + 40 ℃, a temperatura máxima é 50 ℃,
a mudança de temperatura do ar é inferior a 0,5 ℃ /min, a redução de capacidade de 40 ~ 50 ℃ é necessária, a redução da corrente de saída é de 2% para cada 1 ℃.
Temperatura do ambiente de armazenamento-40 ~+70 ℃
AplicativoInterior, livre de luz solar direta, poeira, gás corrosivo, gás inflamável, névoa de óleo, vapor de água, gotejamento de água ou sal, etc.
AltitudeMenos de 1.000 metros, a redução de potência é necessária para mais de 1.000 metros.
UmidadeMenos de 95% UR, sem condensação.
Resistência à vibração3,5m/s² a 2~9Hz,10m/s² a 9~200Hz(IEC60721-3-3).
Grau de proteçãoIP20
Nível de poluiçãoClasse 2 (poluição por poeira seca e não condutora)
