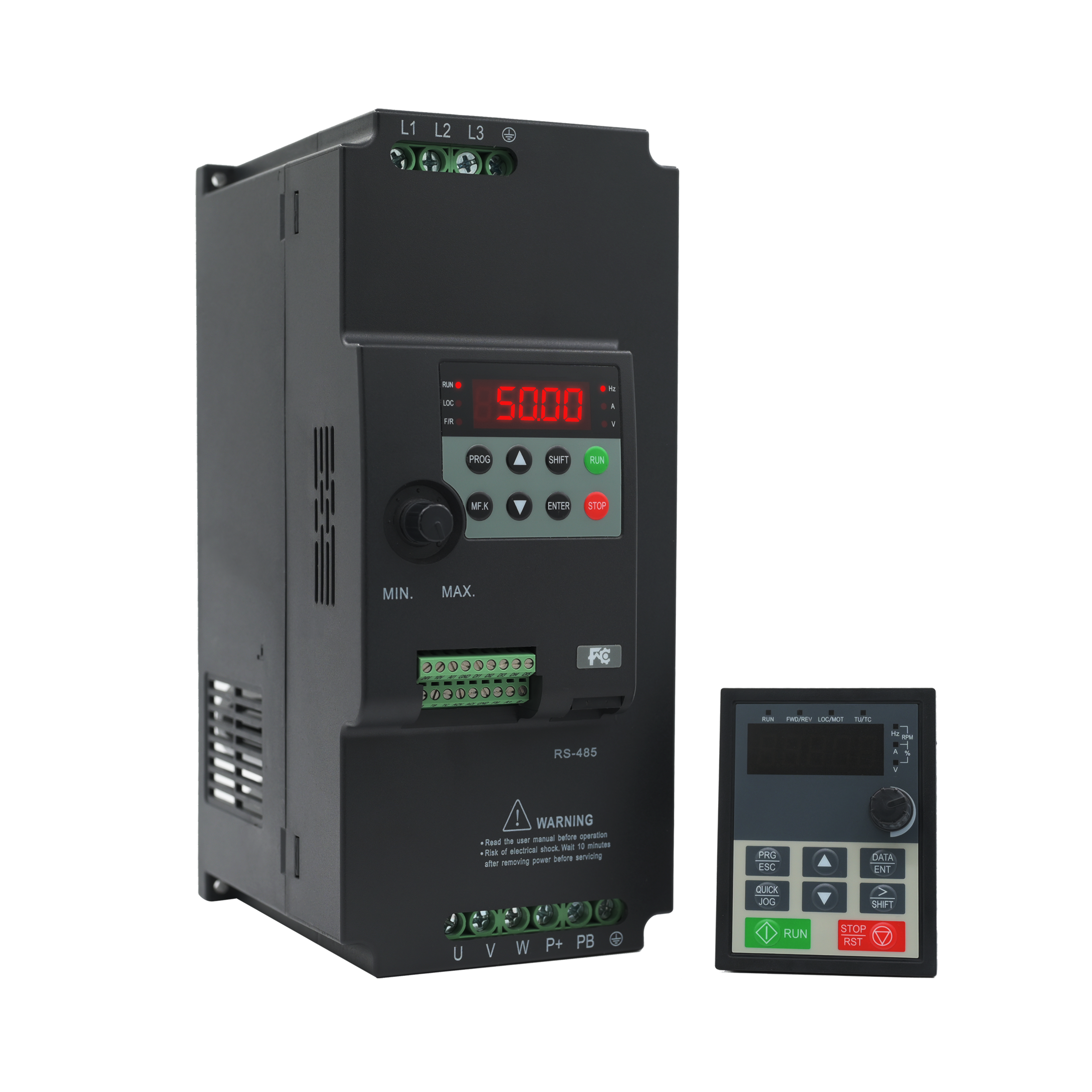

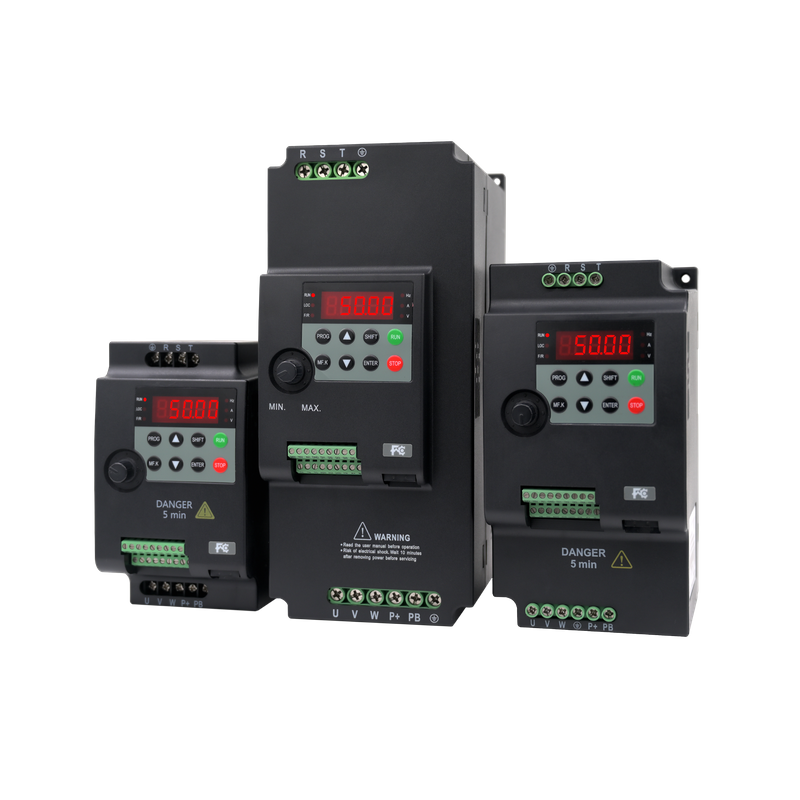

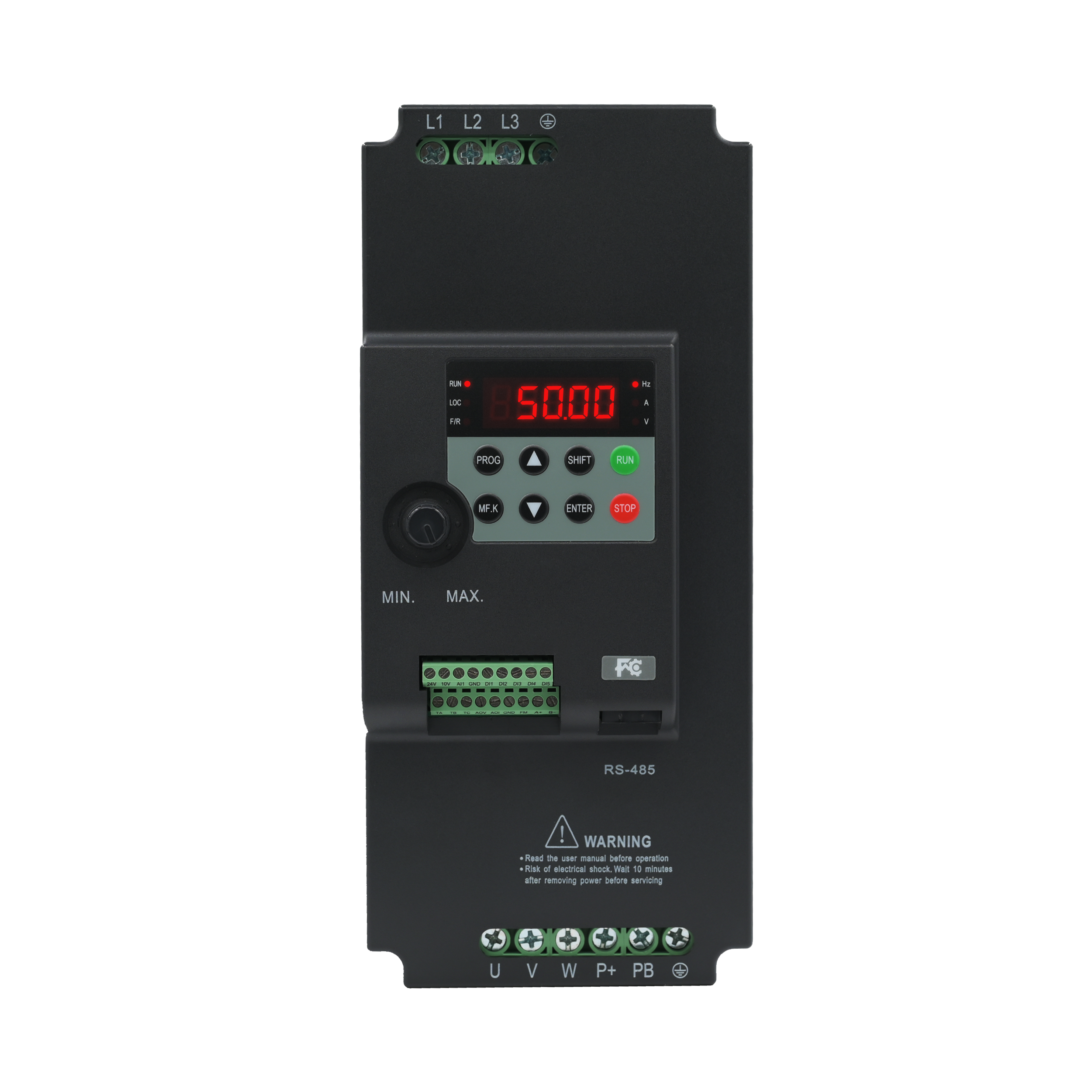

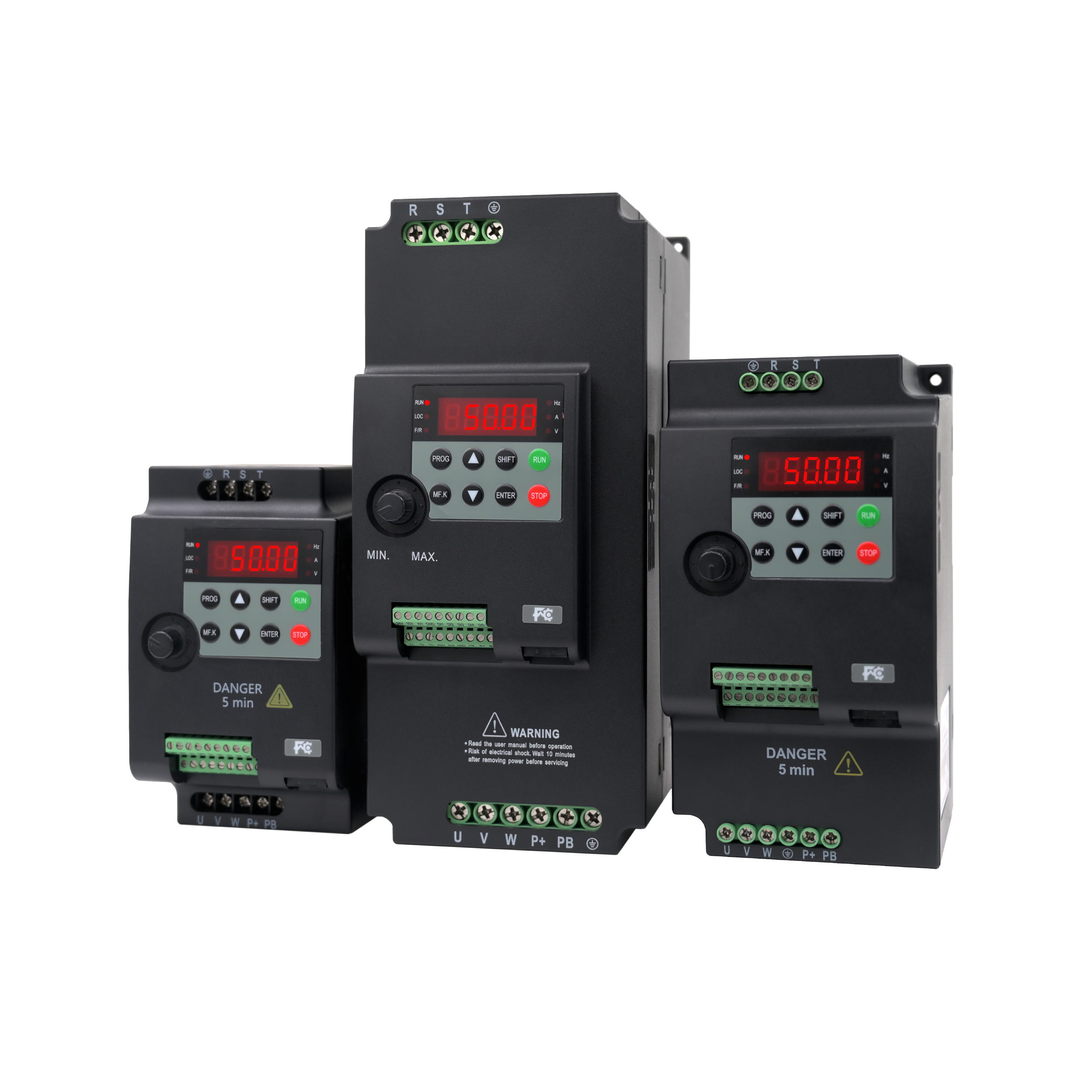

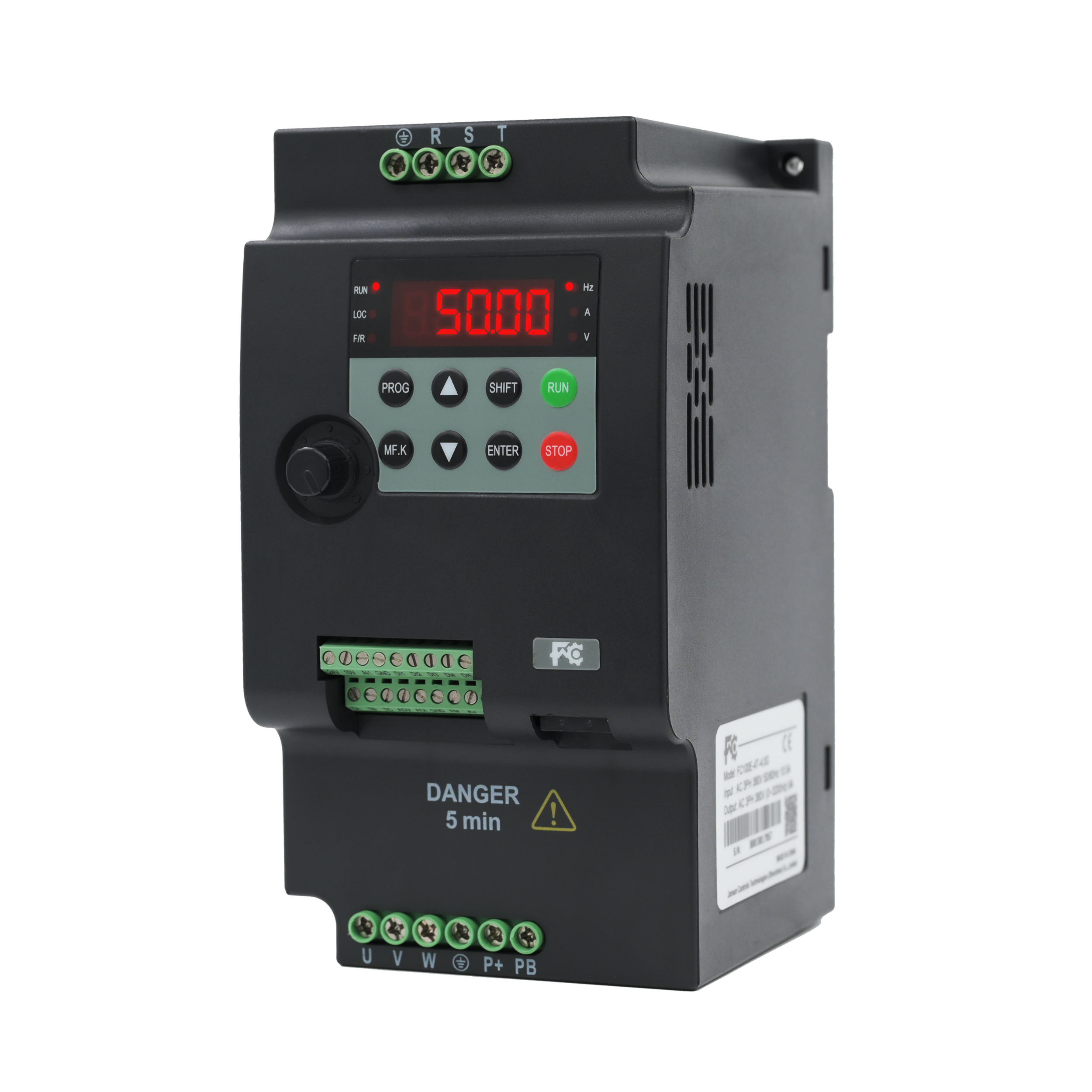

FC100E
JANSON CONTROLS
Modo de controle flexível: suporta o controle de vetores de circuito aberto e o controle V/F para atender às necessidades de diferentes cenários de aplicação.
Controle de alta precisão: No modo vetorial de circuito aberto , a precisão do controle é tão alta quanto ± 0,5%, garantindo uma operação precisa.
Super sobrecarga Capacidade: 150% A corrente de saída nominal pode durar 1 minuto, 180%, a corrente de saída nominal pode durar 2 segundos, garantindo a confiabilidade do equipamento.
Mecanismo abrangente de proteção: com proteção contra sobretensão, proteção automática de limite de corrente, proteção de perda de fase de saída e outros mecanismos de proteção.
Controle preciso: função PID integrada, adequada para cenas que requerem controle preciso, melhorando a precisão do controle. O PLC simples pode atingir o tempo e a saída de várias frequências, melhorando o nível de automação.
Funções específicas da indústria: módulo de função de frequência de giro têxteis embutido , especialmente projetado para a indústria têxtil, para melhorar a flexibilidade do processo.
Interface de comunicação: interface padrão de comunicação RS485 , suporta a comunicação Modbus RTU e realiza controle remoto e configuração de parâmetros.
Seleção de produtos
| Item No. | Motor adaptável (KW) | Corrente de entrada (a) | Corrente de saída (a) | Capacidade de taxa (KVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | Gw (kg) |
| 1 entrada de fase e saída 3 fase 220V (-15% ~+15% de tolerância) | ||||||||||
| FC100E-2S-0.4G | 0.4 | 6.5 | 2.1 | 0.7 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S-0.75G | 0.75 | 8.2 | 4 | 1.5 | ||||||
| FC100E-2S-1.5G | 1.5 | 14 | 7 | 3 | ||||||
| FC100E-2S-2.2G | 2.2 | 23 | 9.6 | 4 | ||||||
| FC100E-2S-4.0G | 4 | 39 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-2S-5.5G | 5.5 | 60 | 25 | 8.5 | ||||||
| Entrada de três fases e saída 3 fase 220V (-15% ~+15% de tolerância) | ||||||||||
| FC100E-2T-4.0G | 4 | 19 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3 |
| FC100E-2T-5.5G | 5.5 | 28 | 25 | 8.5 | ||||||
| FC100E-2T-7.5G | 7.5 | 35 | 30 | 11 | ||||||
| Entrada em três fases e saída 380V (-15% ~+15% de tolerância) | ||||||||||
| FC100E-4T-0.75G | 0.75 | 3.4 | 2.1 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-4T-1.5G | 1.5 | 5 | 3.8 | 3 | ||||||
| FC100E-4T-2.2G | 2.2 | 5.8 | 5.1 | 4 | ||||||
| FC100E-4T-4.0G | 4 | 10.5 | 9 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-4T-5.5G | 5.5 | 14.6 | 13 | 8.9 | ||||||
| FC100E-4T-7.5G | 7.5 | 19 | 17 | 11 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-4T-11G | 11 | 28 | 25 | 16 | ||||||
| FC100E-4T-15G | 15 | 35 | 32 | 21 | ||||||
| 1 fase de entrada 220V e 380V (-15% ~+15% de tolerância) | ||||||||||
| FC100E-2S4T-0.75G | 0.75 | 7.5 | 2.5 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S4T-1.5G | 1.5 | 11 | 3.7 | 3 | ||||||
| FC100E-2S4T-2.2G | 2.2 | 15 | 5 | 4 | ||||||
| FC100E-2S4T-4.0G | 4 | 26 | 8.5 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-2S4T-5.5G | 5.5 | 39 | 13 | 8.9 | ||||||
| Especificação elétrica | |
| Tensão de entrada | Fase única/três fase 200-240V, trifas 380-440V |
| Flutuar não mais que ± 10%， taxa de desequilíbrio <3% | |
| Frequência de entrada | 50/60Hz ± 5% |
| Tensão de saída | 0V－TInput Tortage |
| Frequência de saída | Controle vetorial: 0 ～ 300Hz |
| V/F Controle: 0 ～ 3200Hz | |
| Desempenho | |
| Capacidade de sobrecarga | 150% Corrente de saída nominal por 1 minuto, 180% Corrente de saída nominal por 2 segundos |
| Método de controle | Controle de vetor de circuito aberto (SVC), controle V/F |
| Executar o método de configuração de comando | Configuração do painel de operação 、 Configuração externa do terminal 、 Configuração de comunicação |
| Método de configuração de velocidade | Configuração digital, configuração analógica/configuração de pulso, configuração de comunicação |
| Resolução de configuração de velocidade | Configuração digital: 0,01Hz, configuração analógica: 1% x frequência máxima |
| Precisão do controle de velocidade | SVC ： ± 0,5% |
| Faixa de controle de velocidade | SVC: 1: 100 |
| Resposta de controle de torque | SVC: <200ms |
| Torque inicial | SVC ： Torque com classificação 150%/0,5Hz |
| Recurso especial | |
| Terminais de entrada e saída programáveis | A função do terminal de entrada e saída pode ser editada |
| Função de ajuste de PID de processo | Módulo PID de processo interno |
| Função PLC simples | Módulo PLC simples embutido, que pode realizar o tempo e saída de frequência de múltiplos segmentos |
| Função de oscilação têxtil | Módulo de função de frequência de giro têxtil embutido |
| Função protetora | |
| Barraca de sobretensão | Controle automático de tensão do barramento para evitar falhas de sobretensão |
| Proteção de limitação atual automática | A corrente de saída é automaticamente limitada para evitar falhas excessivas |
| Sobrecarregar pré-alarm e alarme | Sobrecarregar pré-aviso e proteção |
| Proteção de fase de saída proteção | Fase de fase de saída Função de detecção automática e alarme |
| Controle de sobretensão e transbordamento | Limite automaticamente a corrente e a tensão durante a operação para evitar o excesso de corrente e excesso de tensão e o tropeço |
| Saída de proteção de curto-sol | Função de proteção eficaz para o curto -circuito de saída para o solo |
| Saída de proteção de fase a fase de proteção de curto-circuito | Saída Função de proteção eficaz de curto -circuito de saída |
| Entrada e saída | |
| Fonte de alimentação analógica externa | +10V ， Capacidade de carga 100mA |
| Fonte de energia digital externa | +24V ， Capacidade de carga 200Ma |
| Entrada analógica | AI1: Tensão 0－10V/0-20MA |
| Saída de tensão analógica | AOV: 0－10V |
| Saída de corrente analógica | Aoi: 0－20mA |
| Entrada digital | Di1－di5 （Di5 pode ser selecionado como um sinal de pulso de alta velocidade) |
| Saída digital | FM: FM pode ser selecionado como saída de sinal de pulso de alta frequência |
| Saída de relé | TA/TB/TC: Classificação de contato 250VAC/3A ou 30VDC/1A |
| Comunicação de Modbus | A+、 b- |
| Exibição de operação | |
| Exibição de LED | Defina frequência, frequência de saída, tensão de saída, corrente de saída, velocidade do motor, torque de saída, terminais digitais, parâmetros de status, parâmetros de menu de programação e códigos de falha etc. |
| Luz indicadora | 3 indicadores de unidades, 3 indicadores de status |
| Características ambientais | |
| Temperatura de trabalho | -10－+40 ℃, a temperatura máxima é de 50 ° C, a alteração da temperatura do ar é inferior a 0,5 ° C/min, 40－50 ℃ é necessária a derrada, a corrente de saída derlate 2% para cada 1 ℃ |
| Temperatura do ambiente de armazenamento | -40－+70 ℃ |
| Aplicativo | Indoor, livre de luz solar direta, poeira, gás corrosivo, gás inflamável, névoa de óleo, vapor de água, água ou sal pingando etc. |
| Altitude | Menos de 1000 metros, é necessária a deração para mais de 1000 metros |
| Umidade | Menos de 95%de RH, sem condensação |
| Resistência à vibração | 3,5m/s² a 2 ~ 9Hz, 10m/s² a 9 ~ 200Hz (IEC60721-3-3) |
| Grau de proteção | IP20 |
| Nível de poluição | Classe 2 (poluição seca e não condutora de poeira) |
| Certificação | |
| CE | Toda a série passou a certificação CE |
| Acessórios opcionais | |
| Teclado | A série inteira suporta teclado externo através do cabo de rede padrão |
