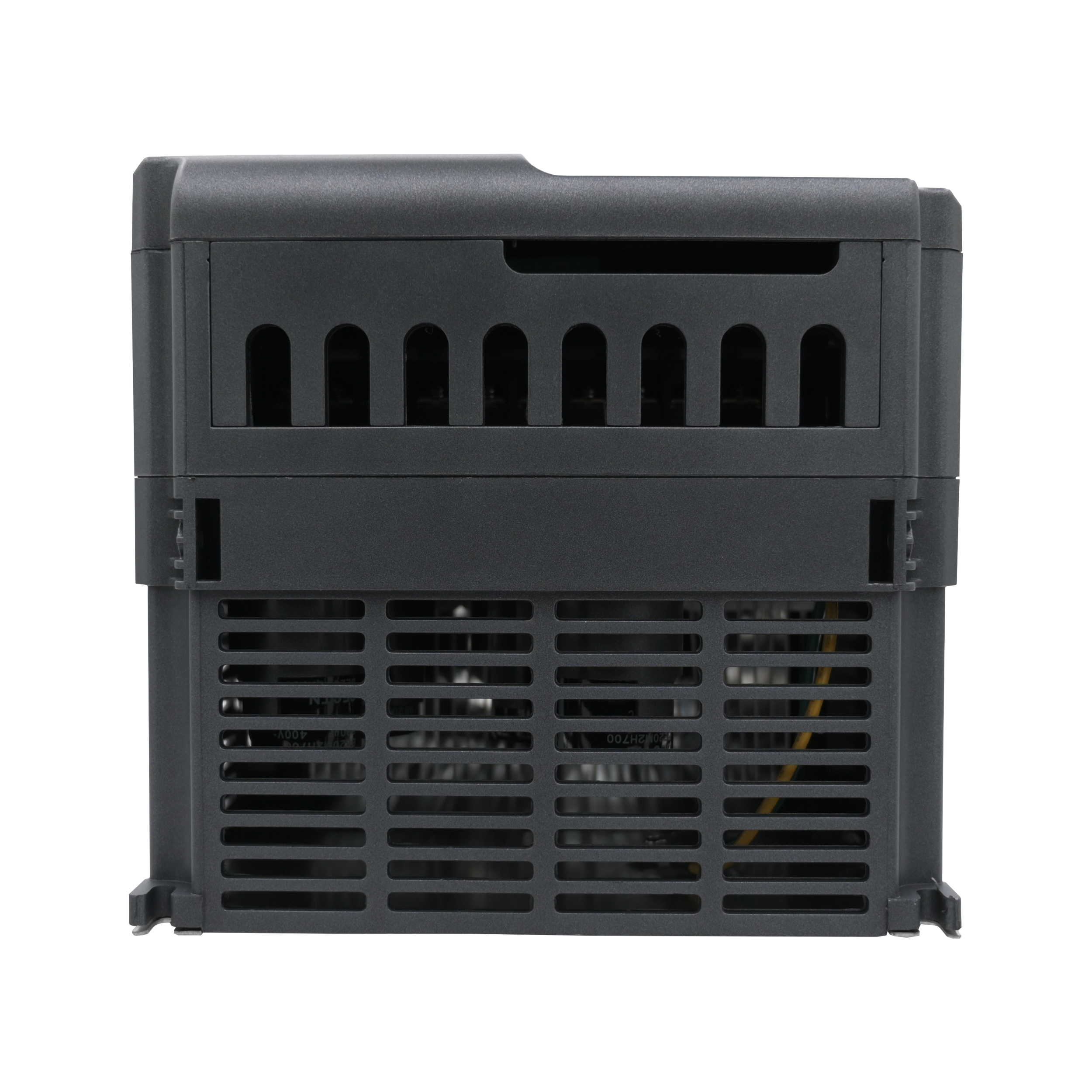

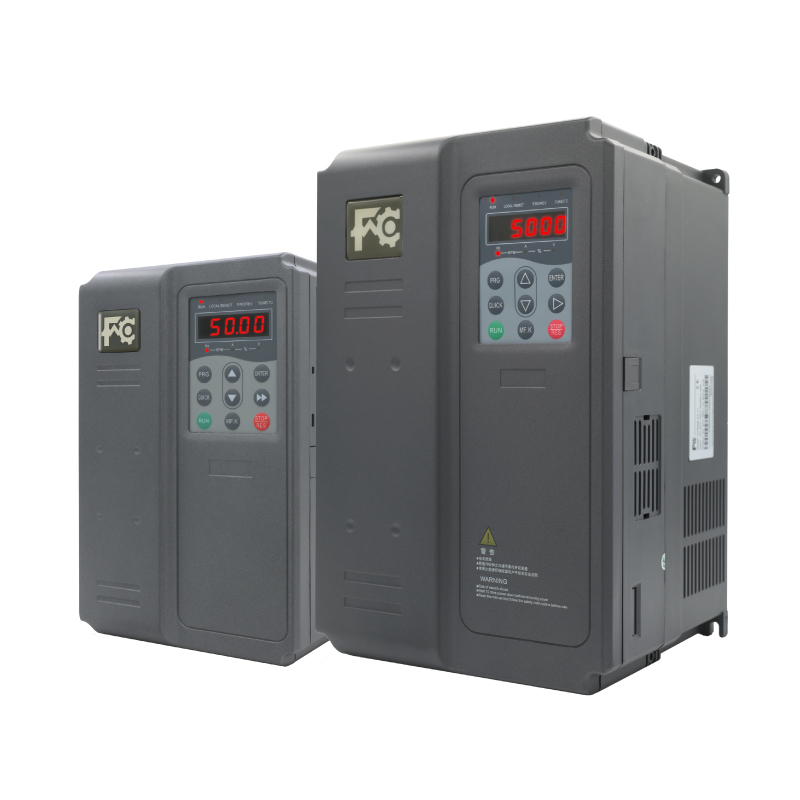

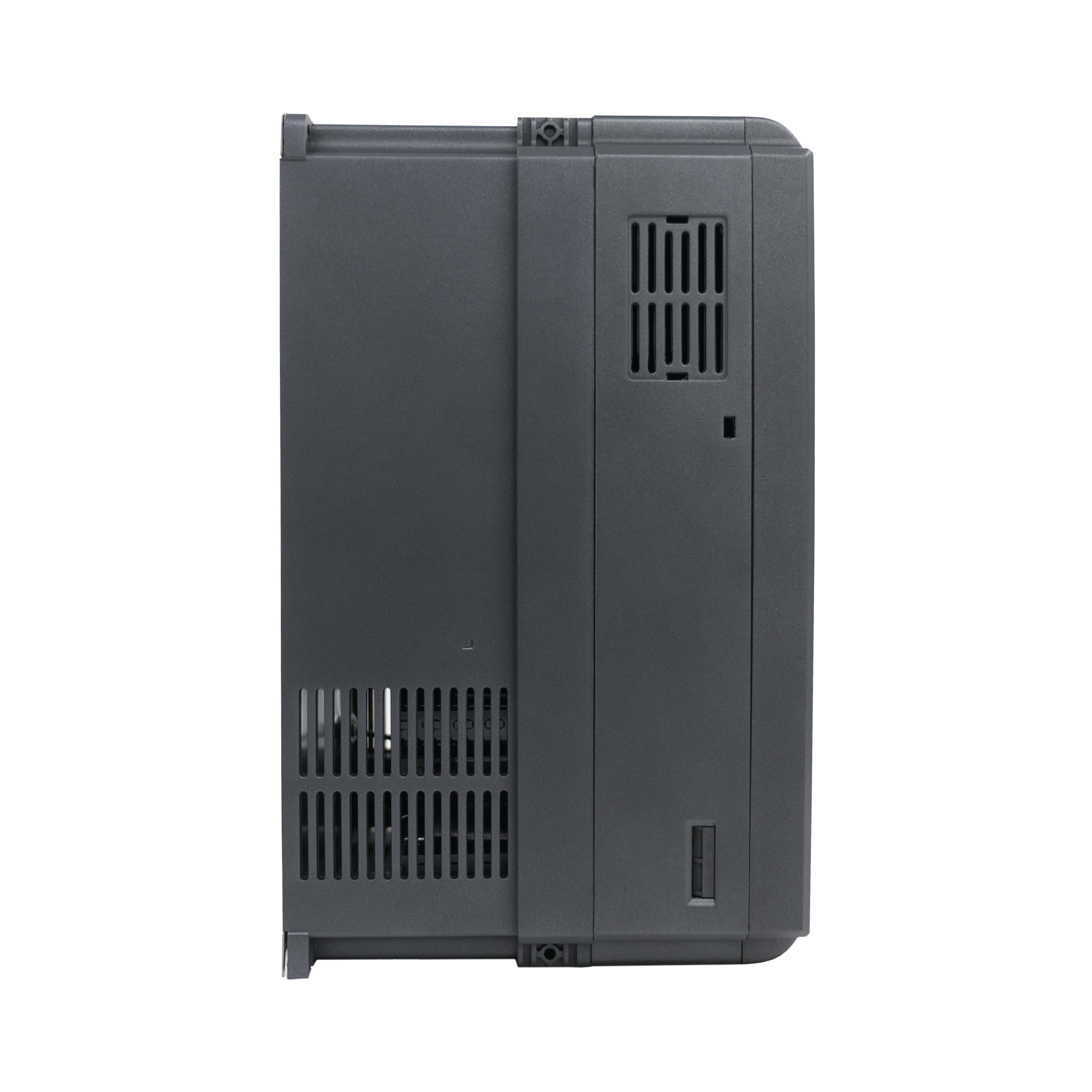

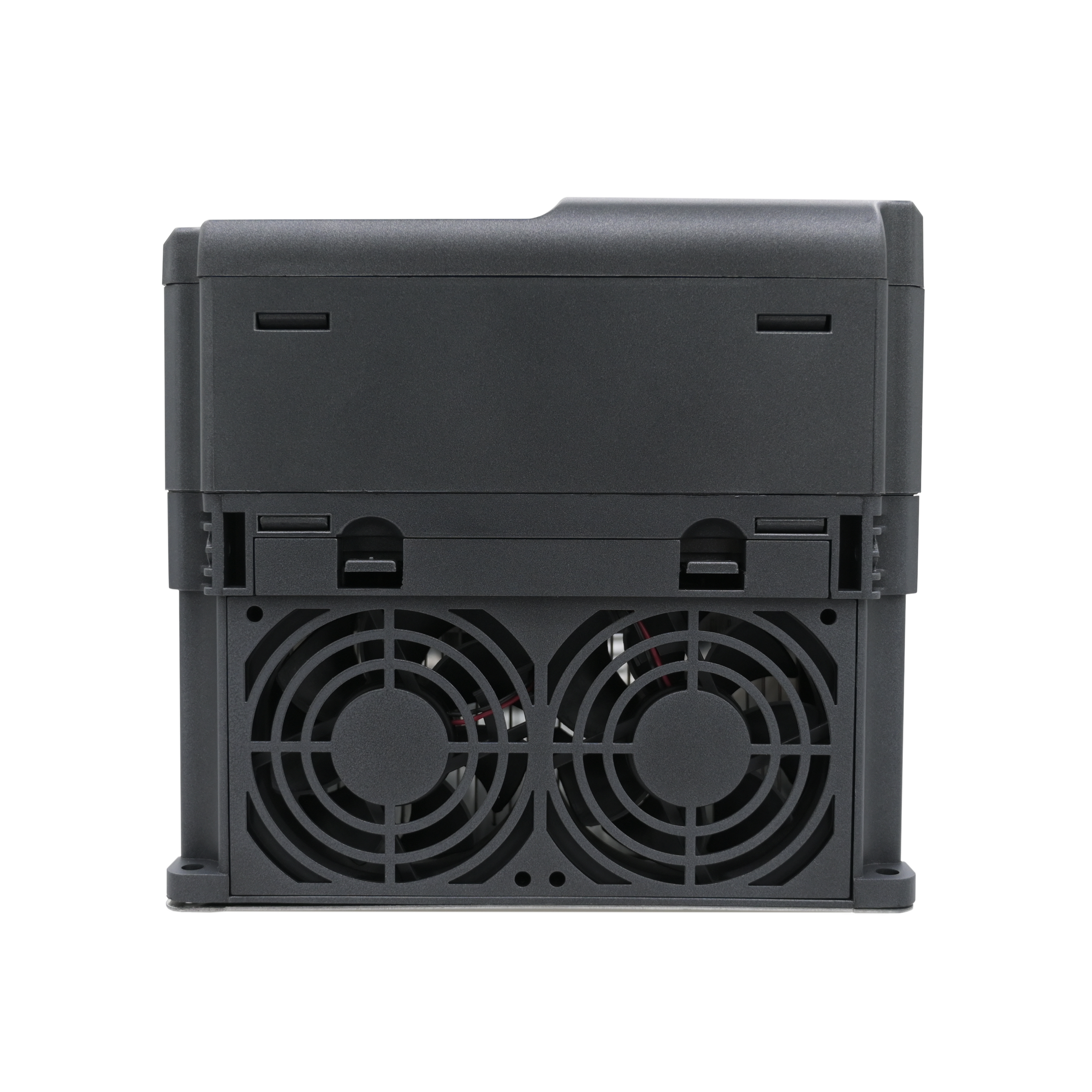

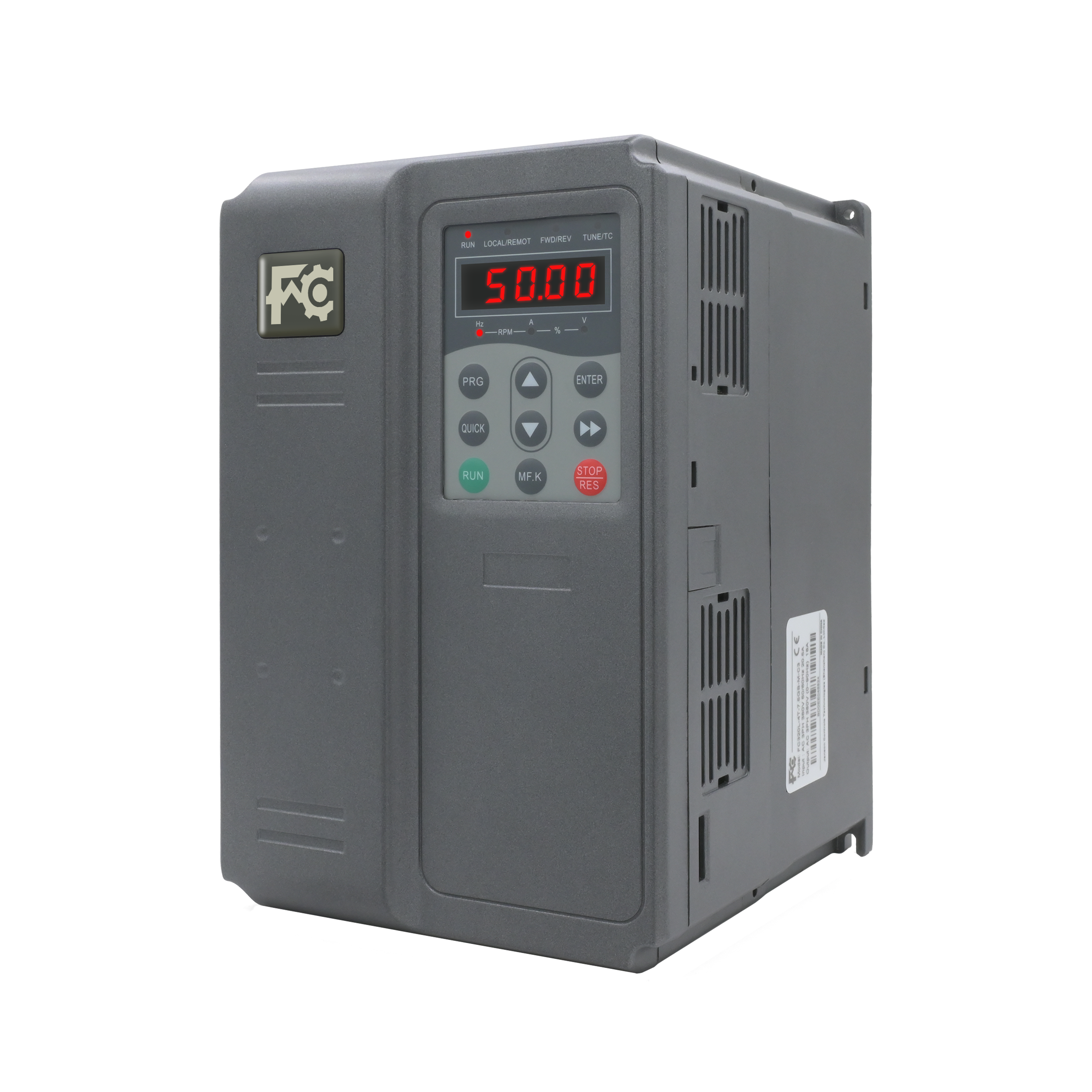

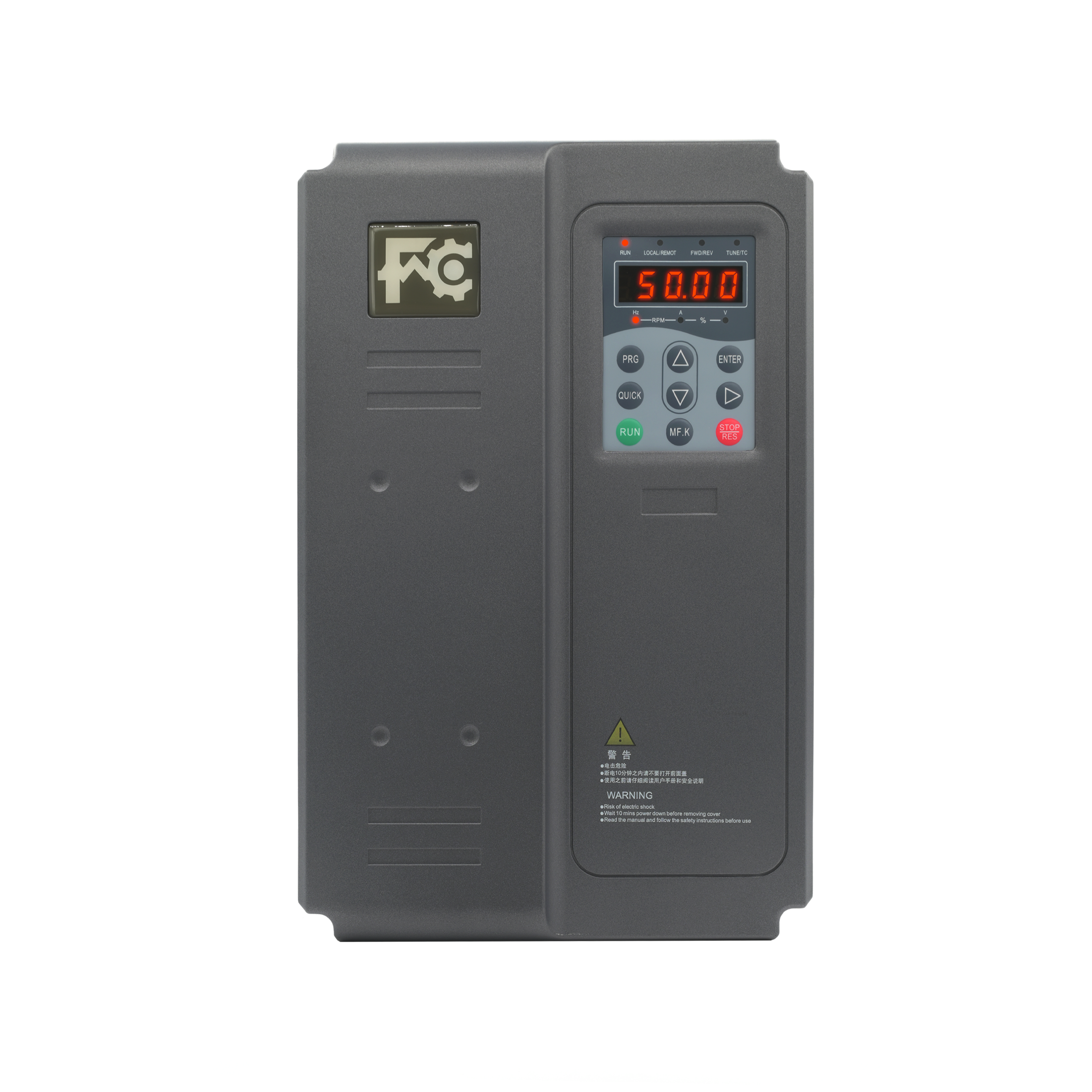

FC320L
JANSON CONTROLS
Adequação: Adequado para o controle de acionamento de motores síncronos de ímã permanente e motores assíncronos, equipados com uma variedade de interfaces do codificador rotativo.
Funções ricas do elevador: apresenta uma variedade de funções do elevador, incluindo detecção de ativação, controle do contator do freio, controle do contator de saída, julgamento de desaceleração forçada, proteção contra velocidade, detecção de desvio de velocidade, abertura precoce de portas , detecção de adesão de contato, detecção de superaquecimento do motor e compensação pré-torque de startup. Essas funções especiais tornam o controle do elevador simples e fácil.
Ajuste inteligente: capaz de ajustar os parâmetros motores de ajuste , apoiando o ajuste estático e completo. Processamento flexível de curva de inicialização, configuração de curva S de vários segmentos e configurações de aceleração e desaceleração de 4 níveis garantem um passeio de elevador confortável.
Recursos convenientes: equipados com uma função prática de operação da bateria, permitindo a entrada de energia de 48V para falha de energia. O design exclusivo de uma chave do painel de operação simplifica operações complexas de teclado. A porta RJ45 permite a conexão em qualquer posição, facilitando a depuração do elevador. O reator CC interno e a unidade de frenagem melhoram o fator de potência de saída do sistema e reduzem o custo dos componentes do sistema elétrico externo.
Design confiável: a série inteira apresenta um design independente de duto de ar, design profissional de proteção contra raios, uma plataforma profissional de processamento e produção e controle avançado de processos para garantir a qualidade do inversor dedicado ao elevador FC320L.
| Item No. | Motor adaptável (KW) | Corrente de entrada (a) | Corrente de saída (a) | Capacidade de taxa (KVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | Gw (kg) |
| 1/3 de entrada de fase e saída trifásica 380V (-15% ~+15% de tolerância) | ||||||||||
| FC320L-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | 160 | 248 | 183 | 148 | 236 | 2.5 |
| FC320L-4T-5.5GB | 5.5 | 14.8 | 13 | 8.9 | ||||||
| FC320L-4T-7.5GB-M | 7.5 | 20.5 | 18 | 11 | ||||||
| FC320L-4T-7.5GB | 7.5 | 19 | 17 | 11 | 208 | 322 | 192 | 190 | 305 | 6.5 |
| FC320L-4T-11GB | 11 | 28 | 25 | 16 | 6.8 | |||||
| FC320L-4T-15GB | 15 | 35 | 32 | 21 | 7.3 | |||||
| Item No. | Observação | ||||||||||
| 320L-PG-A4 | AB incremental codificador | ||||||||||
| 320L-PG-C | Codificador sin/cos | ||||||||||
| 320L-PG-C2 | |||||||||||
| 320L-PG-C3 | |||||||||||
| 320L-PG-B | Codificador UVW | ||||||||||
| 320L-PG-C5 | Endat absoluto do codificador | ||||||||||
| Especificações básicas | |
| Frequência da transportadora | 2kHz ～ 16kHz ； De acordo com as características de carga, a frequência da transportadora é ajustada automaticamente |
| Resolução de frequência de entrada | Configuração digital: 0,01Hz |
| Configuração analógica: Frequência máxima × 0,1% | |
| Precisão da frequência de saída | Configuração digital: Frequência máxima × ± 0,01% |
| Configuração analógica: Frequência máxima × ± 0,01% | |
| Método de controle | Controle de vetor de circuito aberto (SVC)/ controle vetorial de circuito fechado (FVC)/ VF Controle |
| Torque inicial | 0,5Hz/180%（SVC） ； 0Hz/200%（FVC） |
| Faixa de velocidade | 1 ： 100 （SVC）/1: 1000 （FVC）/1: 50 （V/F） |
| Precisão de velocidade constante | ± 0,5%（SVC） ± 0,05%（FVC） |
| Capacidade de sobrecarga | 150% classificou a corrente por 60 segundos; 180% classificaram a corrente por 1 segundo. |
| Ajuste do motor | Sintonização com carga; Ajustando sem carga |
| Curva de aceleração e desaceleração | Métodos de aceleração e desaceleração lineares ou de curva S; quatro conjuntos de tempo de aceleração e desaceleração e quatro conjuntos de configurações de curva S; várias combinações |
| Controle de manutenção | Pode ser especificado por qualquer número de velocidades |
| Operação em várias velocidades | Realize a operação de até 8 velocidades |
| Regulador de tensão automática （AVR） | Quando a tensão da grade muda, ele pode manter automaticamente a tensão de saída constante |
| Exibição e operação | |
| Exibição de LED | Pode exibir frequência de configuração, frequência de saída, tensão de saída, corrente de saída e outros parâmetros. |
| Função protetora | Detecção de curto-circuito, proteção de fase de entrada e saída Proteção à perda de fase, proteção contra a sobrecorrente, proteção de sobretensão, proteção de menor tensão 40 tipos de proteção. |
| Bloqueio de chave e seleção de funções | Realize o bloqueio parcial ou completo das chaves e defina o escopo da ação de algumas chaves para evitar o uso indevido. |
| Personalização | |
| Auto-teste de segurança do equipamento periférico | Pode realizar a detecção de segurança de equipamentos periféricos, como aterramento, curto -circuito etc. |
| Operação de emergência de falha de energia | Implementação simples e conveniente do plano de operação de emergência |
| Proteção excessiva | Função de proteção contra velocidade excessiva do elevador interno; Múltiplas opções de ação |
| Juiz de desvio de velocidade | Função de detecção de desvio de velocidade interna; Descubra possíveis perigos ocultos dos elevadores a tempo. |
| Função de mudança forçada | Tem a função da detecção de mudança de velocidade forçada; Pode efetivamente impedir que o elevador corre para o topo e agachado na parte inferior. |
| Função de encaixe direta | Combinado com comandos de ancoragem direta para operação sem rastreamento |
| Detecção de temperatura do motor | Junte oportuno a temperatura do motor para eliminar possíveis riscos de segurança |
| Inicie a compensação | Três métodos de compensação de torque inicial: analógico, digital, sem pesagem |
| Botão rápido | Menu de atalho definido pelo usuário |
| Controle de tempo | Função de controle de tempo conveniente |
| Características de entrada e saída | |
| Execute o canal de comando | Dois canais: Painel de operação fornecido, Terminal de controle fornecido. |
| Fonte de frequência | 4 Fontes de frequência: referência digital, referência em várias velocidades, tensão analógica 1 referência e referência de tensão analógica 2. |
| Terminal de entrada | 10 terminais de entrada digital, um dos quais pode ser usado como entrada de pulso de alta velocidade, compatível com o modo de entrada PNP ou NPN ativo. |
| 2 terminais de entrada analógica, um dos quais só pode ser usado como entrada de tensão, e o outro pode ser usado como entrada de tensão ou entrada de corrente. | |
| Terminal de saída | 3 terminais de saída digital |
| 2 terminais de saída de relé | |
| 1 canal do terminal de saída analógico, 0/4 ~ 20MA ou 0/2 ~ 10V pode ser selecionado, respectivamente, o que pode realizar a saída de quantidades físicas, como frequência de conjunto e frequência de saída | |
| Características ambientais | |
| Temperatura de trabalho | -10 ~+40 ℃, até 50 ℃, a mudança de temperatura do ar é menor que 0,5 ℃/min |
| Temperatura de armazenamento | -40 ~+70 ℃ |
| Ocasião da aplicação | Dentro de casa, livre de luz solar direta, poeira, gás corrosivo, gás inflamável, névoa de óleo, vapor de água, água ou sal pingando etc. |
| Altitude | Menos de 1000 metros, é necessária a deração para mais de 1000 metros |
| Umidade | Menos de 95%de RH, sem condensação |
| Resistência à vibração | 3,5m/s² em 2-9Hz, 10m/s² a 9-200Hz (IEC60721-3-3) |
| Grau de proteção | IP20 |
| Nível de poluição | Classe 2 (poluição seca e não condutora de poeira) |
