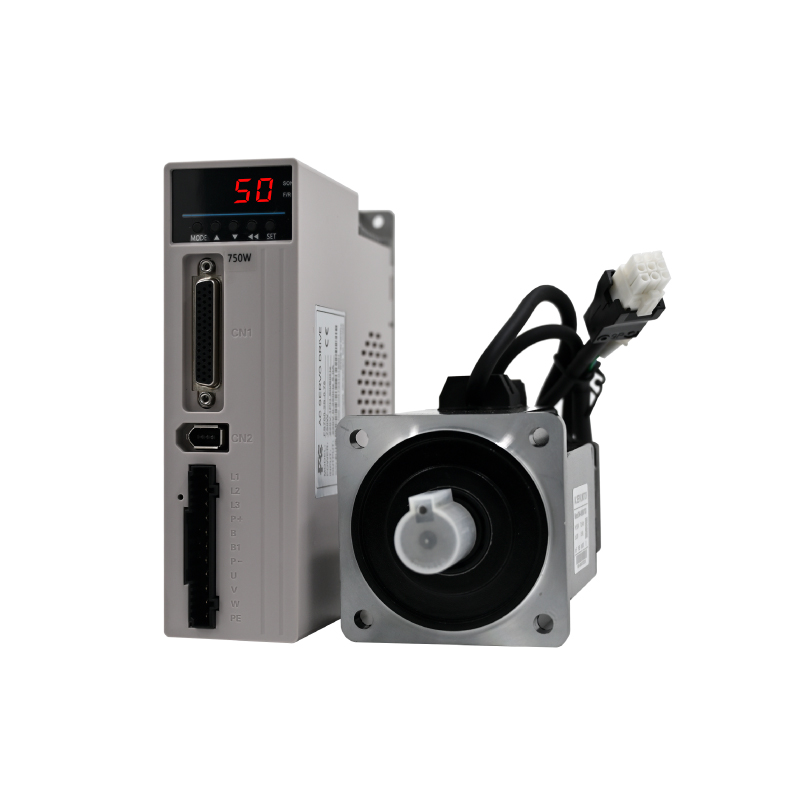

Recurso do produto
1. A largura de banda do loop de velocidade é de 2kHz
2. A precisão do feedback do codificador é de 23 bits, ou seja, 8388608 Resolução
3. A aplicação do codificador de valor absoluto pode salvar o interruptor de limite e o interruptor de origem, enquanto reduz o ponto de falha, é conveniente para a fiação
4. De acordo com os padrões internacionais de segurança, o motor atingiu um alto nível de proteção e é seguro e confiável para usar
5. O produto é conveniente e fácil de usar: rápido, preciso, conveniente e fácil de usar
Seleção de produtos
| Item No. | Energia motora (KW) | Corrente com classificação do motor (a) | Torque nominal (Nm) | Velocidade nominal (RPM) | Tensão (V) | Modelo do motor | Servo drive modle | Gw (kg) |
| 40 flange | 0.1 | 1 | 0.32 | 3000 | 220 | DM4-W04M01S30 | FS700-2S-0.1 | 2.5 |
| 60 flange | 0.2 | 1.4 | 0.64 | 3000 | 220 | DM4-W06M02S30 | FS700-2S-0.2 | 2.5 |
| 0.4 | 2.8 | 1.27 | 3000 | 220 | DM4-W06M04S30 | FS700-2S-0.4 | 3 | |
| 80 flange | 0.75 | 4.6 | 2.39 | 3000 | 220 | DM4-W08M07S30 | FS700-2S-0.75 | 4 |
| 1 | 5.5 | 3.2 | 3000 | 220 | DM4-W08M10S30 | FS700-2S-1.0 | 4 | |
| 130 flange | 1.3 | 6.8 | 5.4 | 2500 | 220 | DM4-W13L13S25 | FS700-2S-1.3 | 7.5 |
| 130 flange | 1.5 | 6.8 | 6 | 2500 | 220 | DM4-W13L15S25 | FS700-2S-1.5 | 7.3 |
| 2.3 | 9.5 | 8.3 | 2500 | 220 | DM4-W13L22S25 | FS700-2T-2.3 | 8.8 | |
| 2.3 | 9.5 | 15 | 1500 | 220 | DM4-13M23S15 | FS700-2T-2.3 | 14.76 | |
| 3 | 12 | 11.5 | 2500 | 220 | DM4-W13L30S25 | FS700-2T-3.0 | 9.86 | |
| 3.8 | 13.5 | 15 | 2500 | 220 | DM4-13M38S25 | FS700-2T-3.8 | 13.86 | |
| 180 Flange | 3 | 12 | 19 | 1500 | 220 | DP4-18M30S15 | FS700-2T-3.0 | 19.64 |
Parâmetro técnico
| Projeto | Especificação | ||
| Modo de controle de parâmetros básicos | Fonte de energia | 2s/2t | AC220V AC220V ± 15%, 50/60Hz. |
| 4t | AC380V trifásico ± 15%, 50/60Hz. | ||
| Corrente classificada | AC220V | 1.6 ~ 14a, para detalhes, consulte o driver de força correspondente. | |
| AC380V | 3 ~ 30A (para detalhes, consulte o driver de força correspondente). | ||
| Modo de controle | Controle de posição, controle de velocidade, controle de torque. | ||
| Resolução do codificador | Codificador absoluto de 17 bits (131072Impulse/Revolution) | ||
| Resposta da largura de banda de velocidade | 500Hz ou acima | ||
| Resistor do sangrador | Embutido/externo (para cargas de inércia grande contínua, consulte as especificações de seleção de resistores de frenagem externa) | ||
| Função protetora | Excesso de sobretensão, subtensão, sobrecorrente, excesso de velocidade, sobrecarga, superaquecimento do motorista, falha do codificador, desvio excessivo, etc. | ||
| Use a inércia de carga | Menos de 10 vezes de inércia de motor | ||
| Método de configuração de parâmetros | Entrada local do teclado, download de software para PC, 485 Redação de comunicação | ||
| Configuração do sinal | Entrada de controle | Frequência máxima de pulso | Entrada diferencial de até 500kpps, entrada de colecionador de 200kpps |
| Saída de controle | Método de entrada de pulso | Pulso+direção | |
| Entrada de pulso | Razão eletrônica de engrenagem | 1 ~ 32767/1 ~ 32767 | |
| Entrada analógica | Duas entradas analógicas (velocidade opcional ou configuração de torque) | ||
| Saída de pulso | Sem saída de feedback do codificador | ||
| Interface de comunicação | RS485 (protocolo Modbus-RTU) | ||
| E24V Power | Fonte de alimentação NNTERNAL 24V Saída máxima 100mA | ||
| 5V Power | Fonte de alimentação interna de 24V em saída 200mA 200mA | ||
| Ambiente | Temperatura | Temperatura de trabalho: 0-45 ℃ Temperatura de armazenamento: -20-80 ℃ (sem congelamento) | |
| Umidade | Trabalho/armazenamento ≤90%RH (sem condensação) | ||
| Nível de IP | IP20 | ||
| Altitude | Altitude ＜ 1000m | ||
| Vibração | Vibration≤4,5m/s², 10 ~ 60Hz (não é permitido trabalhar no ponto de ressonância.) | ||
