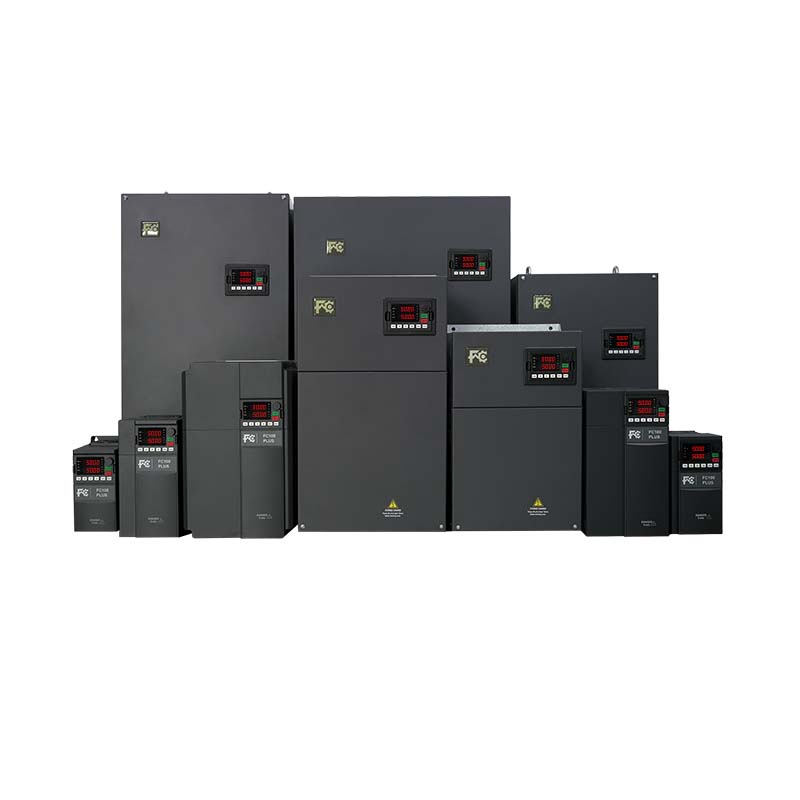

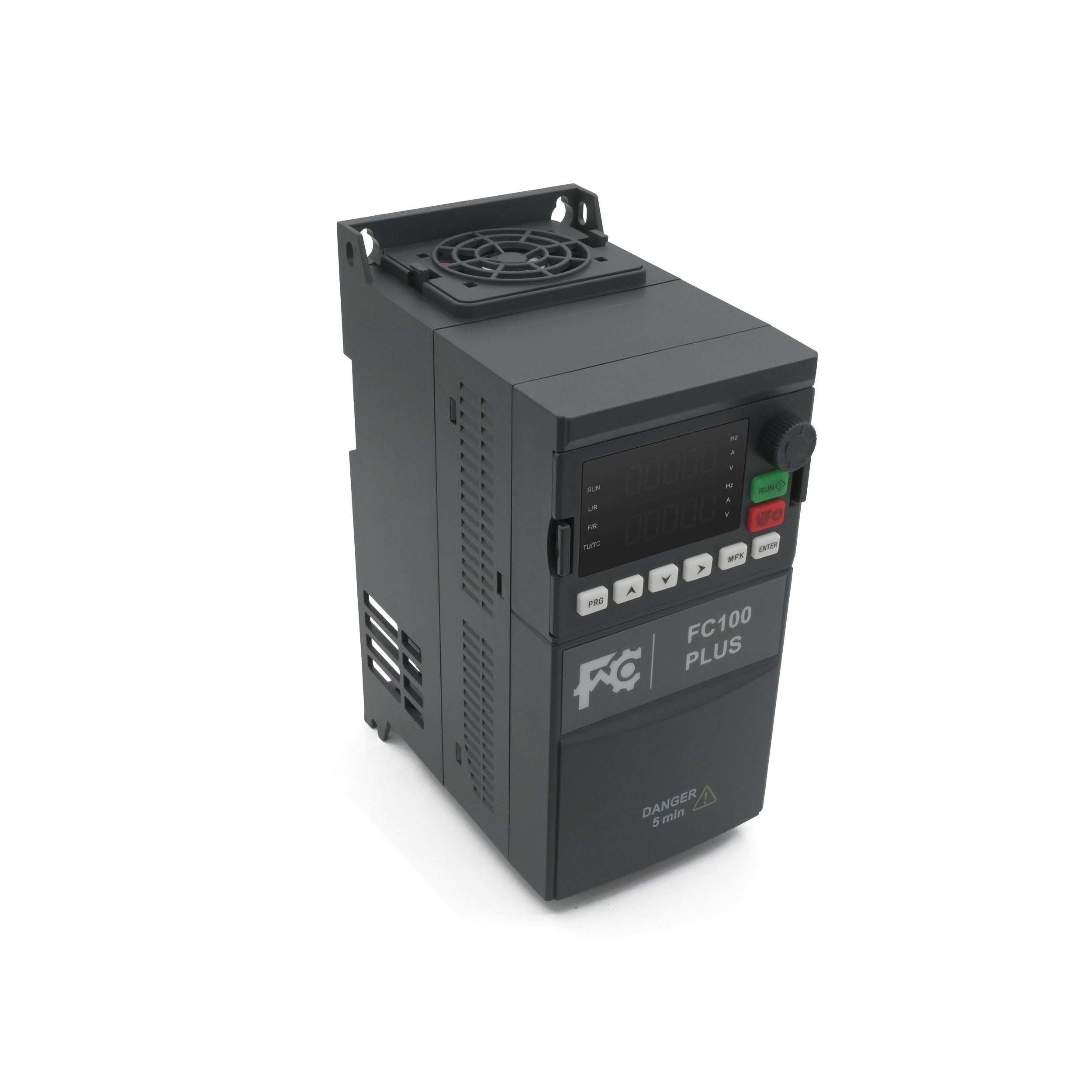

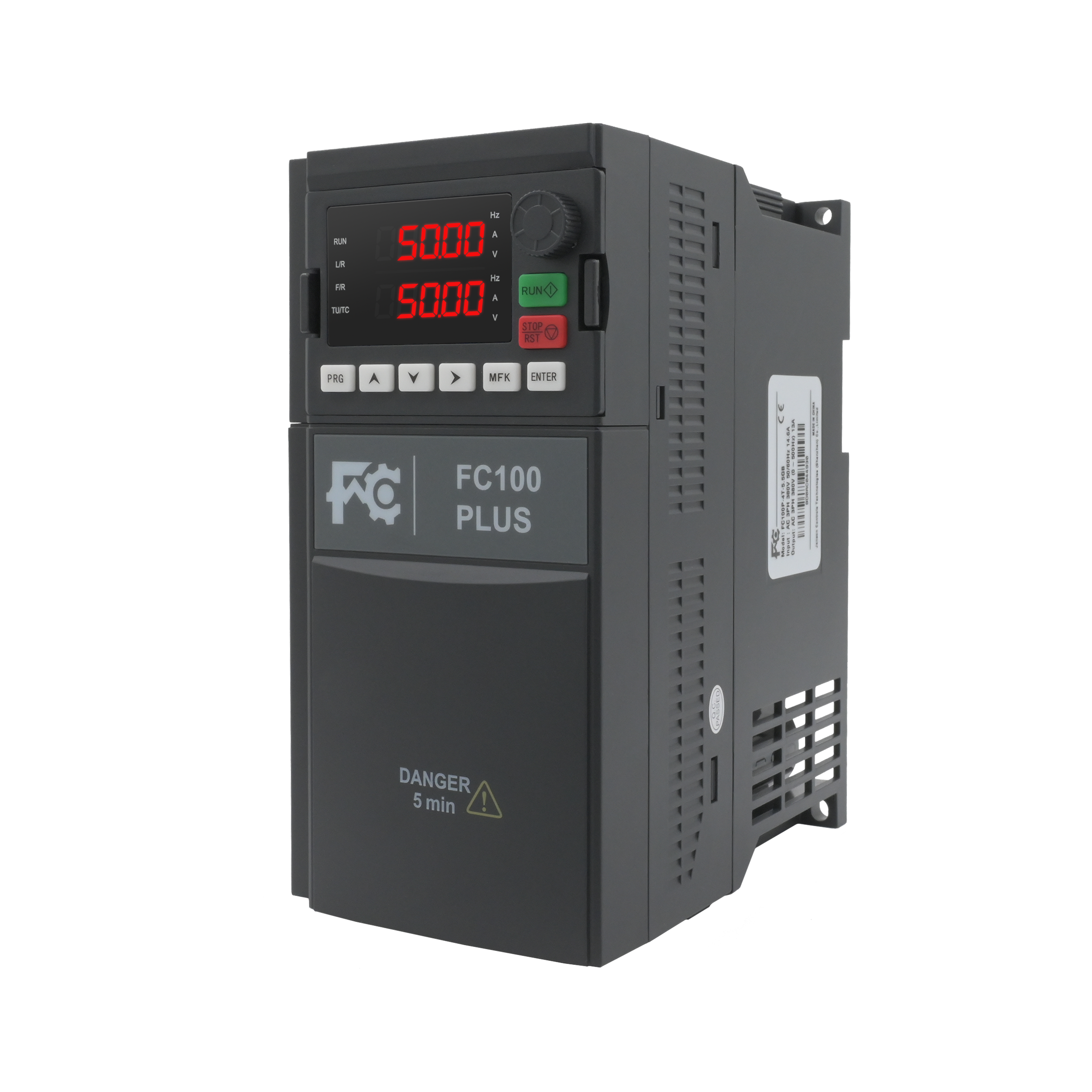

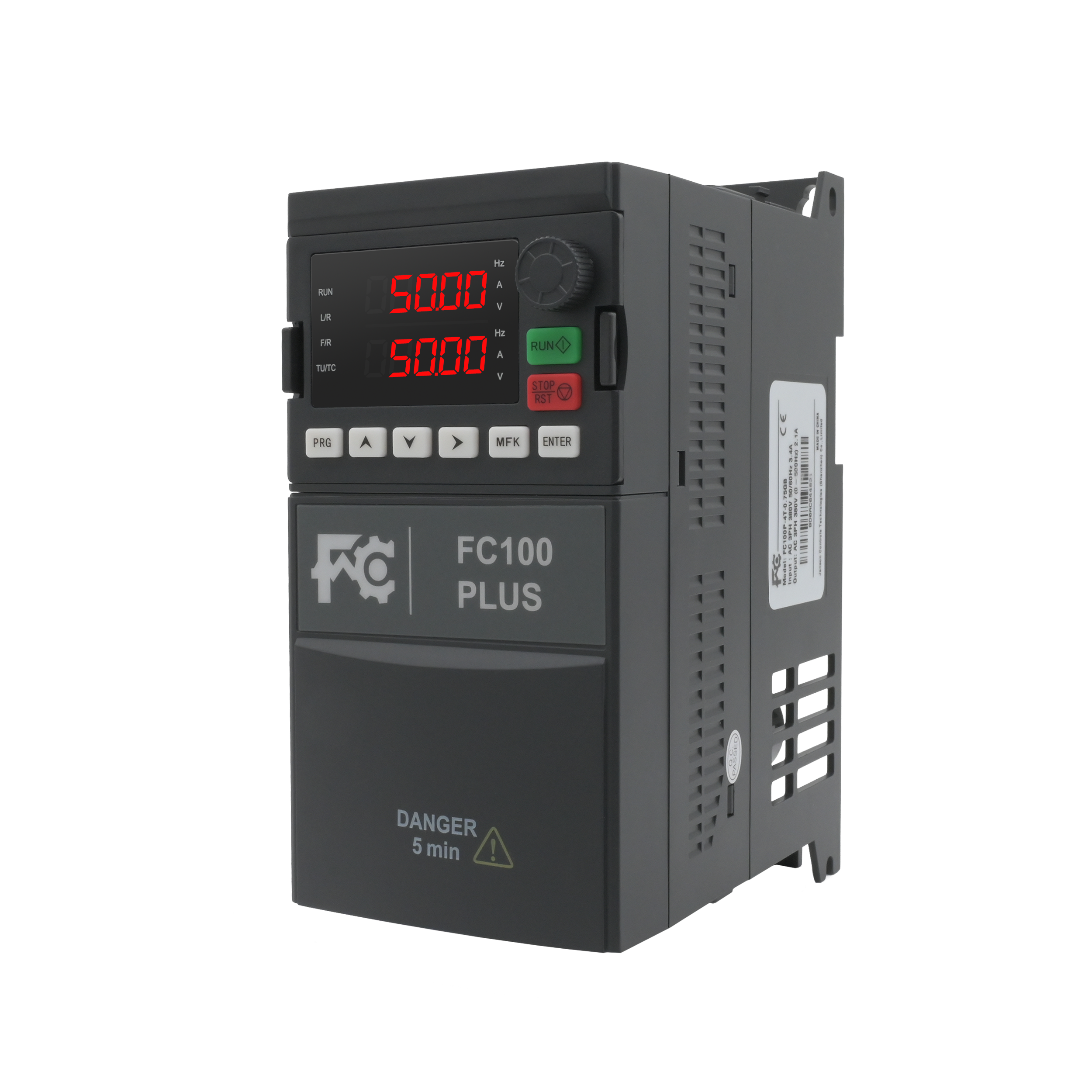

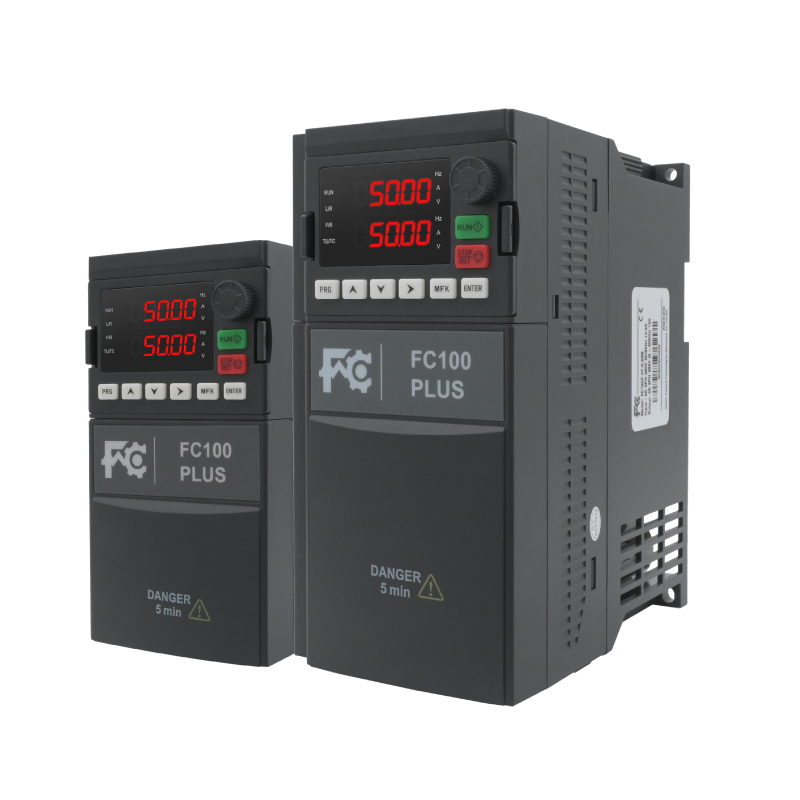

FC100P
JANSON CONTROLS
Torque inicial alto: 150% a 0,5Hz, forte desempenho inicial de baixa frequência.
Modo de controle flexível: controle vetorial aprimorado , suporta controle de vetor de circuito aberto e controle V/F, atendendo às necessidades de diferentes cenários de aplicação.
Entrada de tensão ampla: 323-506V, capacidade de sobrecarga super (carga nominal de 150% por 1 minuto), adaptável ao ambiente complexo da grade de energia.
Hardware confiável: a nova geração IGBT Hardware Platform está equipada com um design independente de duto de ar para garantir uma operação estável a longo prazo.
Alta razão de desempenho de custo: suporta motores síncronos de ímã permanente e motores síncronos e motores assíncronos
Funções ricas: terminais multifuncionais (5DI, 2DO, 2AI, 2AO, 2Relay), módulo PID adaptativo embutido , suporta uma variedade de cenários de aplicação.
Múltiplas proteções: vários mecanismos de proteção e manuseio flexível de falhas garantem uma operação segura e estável do equipamento.
Estrutura compacta: design compacto, operação de separação v/ f, compensação automática de tensão , para atender às necessidades da indústria de fornecimento de energia.
Funções avançadas: rastreamento de velocidade, esquema de frenagem aprimorado, compensação da zona morta de baixa frequência , supressão de oscilação e melhor estabilidade da operação.
Seleção de produtos
| Item No. | Motor adaptável (KW) | Corrente de entrada (a) | Corrente de saída (a) | Capacidade de taxa (KVA) | W (mm） | H (mm） | D (mm） | W1 (mm） | H1 (mm) | Gw (kg) |
| 1/3 de entrada de fase e saída trifásica 220V (-15% ~+15% de tolerância) | ||||||||||
| FC100P-2S-0.4GB | 0.4 | 6.2 | 2.1 | 0.7 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-2S-0.75GB | 0.75 | 8.2 | 4 | 1.5 | ||||||
| FC100P-2S-1.5GB | 1.5 | 14 | 7 | 3 | ||||||
| FC100P-2S-2.2GB | 2.2 | 23 | 9.6 | 4 | ||||||
| FC100P-2S-4.0GB | 4 | 35 | 17 | 11 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-2S-5.5GB | 5.5 | 45 | 25 | 17 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-2S-7.5GB | 7.5 | 75 | 32 | 21 | ||||||
| FC100P-2S-11G (B) | 11 | 100 | 45 | 30 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-2S-15G (b) | 15 | 130 | 60 | 39 | 260 | 440 | 240 | 220 | 472 | 20 |
| Entrada de três fases e saída 3 fase 220V (-15% ~+15% de tolerância) | ||||||||||
| FC100P-2T-0.4GB | 0.4 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-2T-0.75GB | 0.75 | 5.0 | 3.8 | 3.0 | ||||||
| FC100P-2T-1.5GB | 1.5 | 5.8 | 5.1 | 4.0 | ||||||
| FC100P-2T-2.2GB | 2.2 | 10.5 | 9.0 | 5.9 | ||||||
| FC100P-2T-4.0GB | 4 | 20.5 | 17 | 11 | 102 | 202 | 162 | 90 | 189 | 3 |
| FC100P-2T-5.5GB | 5.5 | 26 | 25 | 17 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-2T-7.5GB | 7.5 | 35 | 32 | 21 | ||||||
| FC100P-2T-11GB | 11 | 47 | 45 | 30 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-2T-15GB | 15 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-2T-18.5G (b) | 18.5 | 77 | 70 | 24 | ||||||
| FC100P-2T-22G (B) | 22 | 92 | 80 | 30 | 260 | 440 | 240 | 220 | 420 | 20 |
| FC100P-2T-30G (B) | 30 | 113 | 110 | 39 | ||||||
| FC100P-2T-37G (B) | 37 | 156 | 152 | 114 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC100P-2T-45G (B) | 45 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC100P-2T-55G | 55 | 214 | 210 | 160 | ||||||
| FC100P-2T-75G | 75 | 307 | 304 | 231 | 400 | 780 | 350 | 320 | 756 | 75 |
| Entrada em três fases e saída 380V (-15% ~+15% de tolerância) | ||||||||||
| FC100P-4T-0.75GB | 0.75 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-4T-1.5GB | 1.5 | 5 | 3.8 | 3 | ||||||
| FC100P-4T-2.2GB | 2.2 | 5.8 | 5.1 | 4 | ||||||
| FC100P-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | ||||||
| FC100P-4T-5.5GB | 5.5 | 14.6 | 13 | 8.9 | 102 | 202 | 162 | 90 | 189 | 3 |
| FC100P-4T-7.5GB | 7.5 | 19 | 17 | 11 | ||||||
| FC100P-4T-11GB | 11 | 28 | 25 | 16 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-4T-15GB | 15 | 35 | 32 | 21 | ||||||
| FC100P-4T-18.5GB | 18.5 | 39 | 37 | 24 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-4T-22GB | 22 | 47 | 45 | 30 | ||||||
| FC100P-4T-30G (B) | 30 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-4T-37G (B) | 37 | 77 | 75 | 57 | ||||||
| FC100P-4T-45G (B) | 45 | 92 | 90 | 59 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC100P-4T-55G (B) -M | 55 | 113 | 110 | 85 | 20 | |||||
| FC100P-4T-55G (B) | 55 | 113 | 110 | 85 | 300 | 555 | 280 | 240 | 535 | 25 |
| FC100P-4T-75G (B) | 75 | 156 | 152 | 114 | 33 | |||||
| FC100P-4T-90G | 90 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC100P-4T-110G | 110 | 214 | 210 | 160 | ||||||
| FC100P-4T-132G | 132 | 256 | 253 | 192 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC100P-4T-160G | 160 | 307 | 304 | 231 | ||||||
| FC100P-4T-185G | 185 | 345 | 340 | 236 | ||||||
| FC100P-4T-200G | 200 | 385 | 377 | 250 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC100P-4T-220G | 220 | 430 | 426 | 280 | ||||||
| FC100P-4T-250G | 250 | 468 | 465 | 355 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC100P-4T-280G | 280 | 525 | 520 | 396 | ||||||
| FC100P-4T-315G | 315 | 590 | 585 | 445 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC100P-4T-355G | 355 | 665 | 650 | 500 | ||||||
| FC100P-4T-400G | 400 | 785 | 725 | 565 | 255 | |||||
| FC100P-4T-450G | 450 | 883 | 820 | 630 | ||||||
| Especificação elétrica | |
| Tensão de entrada | Fase única/três fase 200-240V, trifas 380-440V |
| Flutuar não mais que ± 10%， taxa de desequilíbrio <3%. | |
| Frequência de entrada | 50/60Hz ± 5% |
| Tensão de saída | 0v ~ tensão de entrada |
| Frequência de saída | Controle vetorial: 0 ~ 300Hz |
| V/F Controle: 0 ~ 500Hz | |
| Desempenho | |
| Capacidade de sobrecarga | 150% Corrente de saída nominal por 1 minuto, 180% Corrente de saída nominal por 2 segundos |
| Método de controle | Controle de vetor de circuito aberto (SVC), controle V/F |
| Executar o método de configuração de comando | Configuração do painel de operação 、 Configuração externa do terminal 、 Configuração de comunicação |
| Método de configuração de velocidade | Configuração digital, configuração analógica/configuração de pulso, configuração de comunicação |
| Resolução de configuração de velocidade | Configuração digital: 0,01Hz, configuração analógica: 1% x frequência máxima |
| Precisão do controle de velocidade | SVC ： ± 0,5% |
| Faixa de controle de velocidade | SVC: 1: 100 |
| Resposta de controle de torque | SVC: <200ms |
| Torque inicial | SVC ： Torque com classificação 150%/0,5Hz |
| Recurso especial | |
| Terminais de entrada e saída programáveis | A função do terminal de entrada e saída pode ser editada |
| Função de ajuste de PID de processo | Módulo PID de processo interno |
| Função PLC simples | Módulo PLC simples embutido, que pode realizar a saída de tempo e frequência de vários segmentos. |
| Função de oscilação têxtil | Módulo de função de frequência de giro têxtil embutido |
| Função de abastecimento de água | Macro de abastecimento de água de água constante embutido |
| Função da máquina de gravação | Máquina de gravura embutida Macro de alta frequência |
| Modo de incêndio | Conjunto de parâmetros de modo de incêndio europeu embutido |
| Função protetora | |
| Barraca de sobretensão | Controle automático de tensão do barramento para evitar falhas de sobretensão |
| Proteção de limitação atual automática | A corrente de saída é automaticamente limitada para evitar falhas excessivas |
| Sobrecarregar pré-alarm e alarme | Sobrecarregar pré-aviso e proteção |
| Proteção de fase de saída proteção | Fase de fase de saída Função de detecção automática e alarme |
| Controle de sobretensão e transbordamento | Limite automaticamente a corrente e a tensão durante a operação para evitar o excesso de corrente e excesso de tensão e o tropeço |
| Saída de proteção de curto-sol | Função de proteção eficaz para o curto -circuito de saída para o solo |
| Saída de proteção de fase a fase de proteção de curto-circuito | Saída Função de proteção eficaz de curto -circuito de saída |
| Entrada e saída | |
| Fonte de alimentação analógica externa | +10V-GND |
| Fonte de energia digital externa | 24V-com |
| Entrada analógica | AI1: Tensão 0－10V/0-20MA |
| AI2: Tensão 0－10V/0-20MA | |
| Saída analógica | AO1 ： 0－10V/0－20MA （TOLTAGE/CUNSÃO OPCIONAL） |
| AO2: 0 ~ 10V/0 ~ 20MA (tensão/corrente opcional) | |
| Entrada digital | Di1－di5 （pode ser selecionado como um sinal de pulso de alta velocidade) |
| Saída digital | FM 、 AO2 ， FM pode ser selecionado como saída do sinal de pulso de alta frequência. |
| Saída de relé | TA/TB/TC: Classificação de contato 250VAC/3A ou 30VDC/1A |
| Comunicação de Modbus | A+、 b- |
| Exibição de operação | |
| Exibição de LED | Defina frequência, frequência de saída, tensão de saída, corrente de saída, velocidade do motor, torque de saída, terminais digitais, parâmetros de status, parâmetros de menu de programação e códigos de falha etc. |
| Luz indicadora | 3 indicadores de unidade, 4 indicadores de status |
| Características ambientais | |
| Temperatura de trabalho | -10－+40 ℃, a temperatura máxima é de 50 ° C, a alteração da temperatura do ar é inferior a 0,5 ° C/min, 40－50 ℃ é necessária a derrada, a corrente de saída derlate 2% para cada 1 ℃ |
| Temperatura do ambiente de armazenamento | -40－+70 ℃ |
| Aplicativo | Indoor, livre de luz solar direta, poeira, gás corrosivo, gás inflamável, névoa de óleo, vapor de água, água ou sal pingando etc. |
| Altitude | Menos de 1000 metros, é necessária a deração para mais de 1000 metros |
| Umidade | Menos de 95%de RH, sem condensação |
| Resistência à vibração | 3,5m/s² em 2-9Hz, 10m/s² a 9-200Hz (IEC60721-3-3) |
| Grau de proteção | IP20 |
| Nível de poluição | Classe 2 (poluição seca e não condutora de poeira) |
| Certificação | |
| CE | Toda a série passou a certificação CE |
