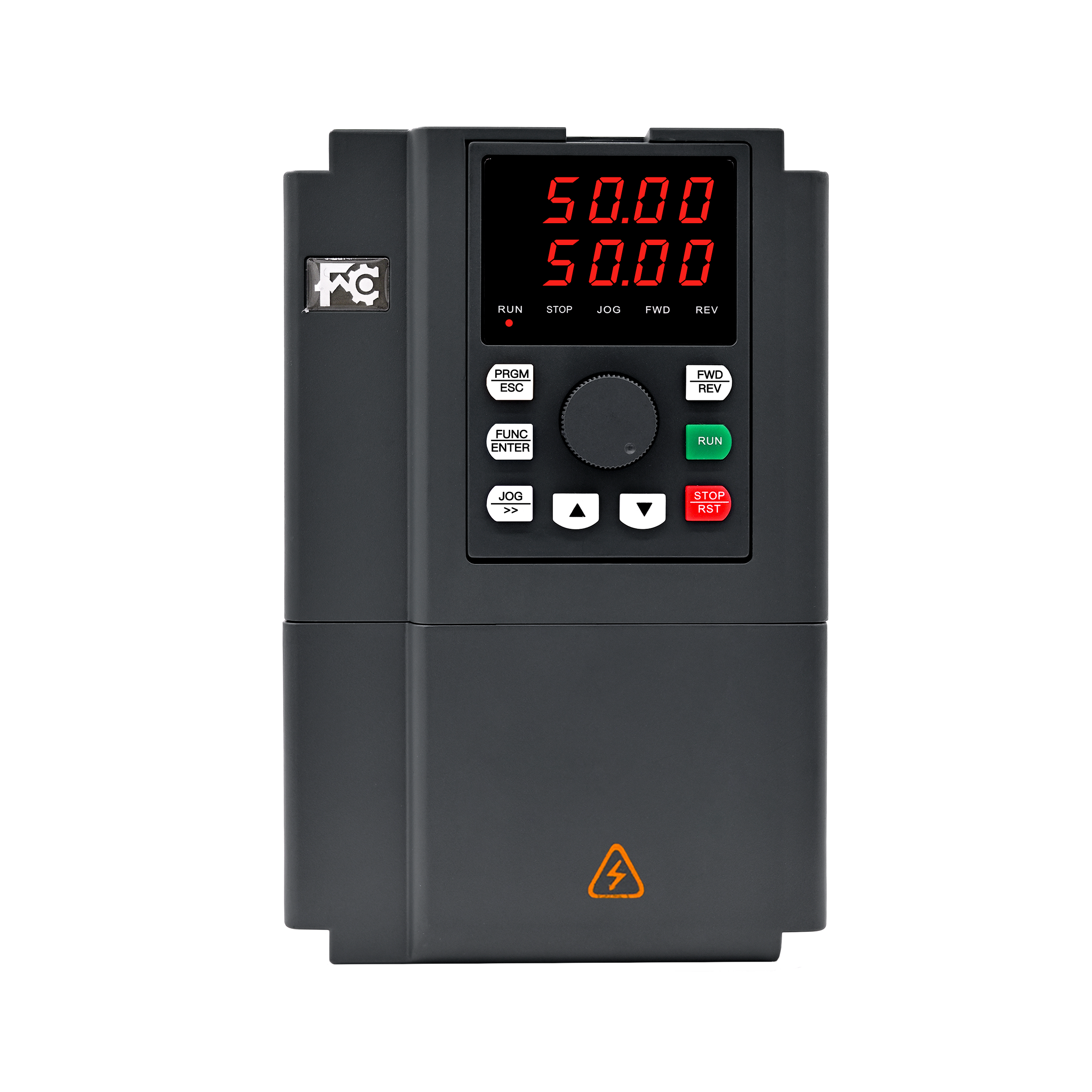

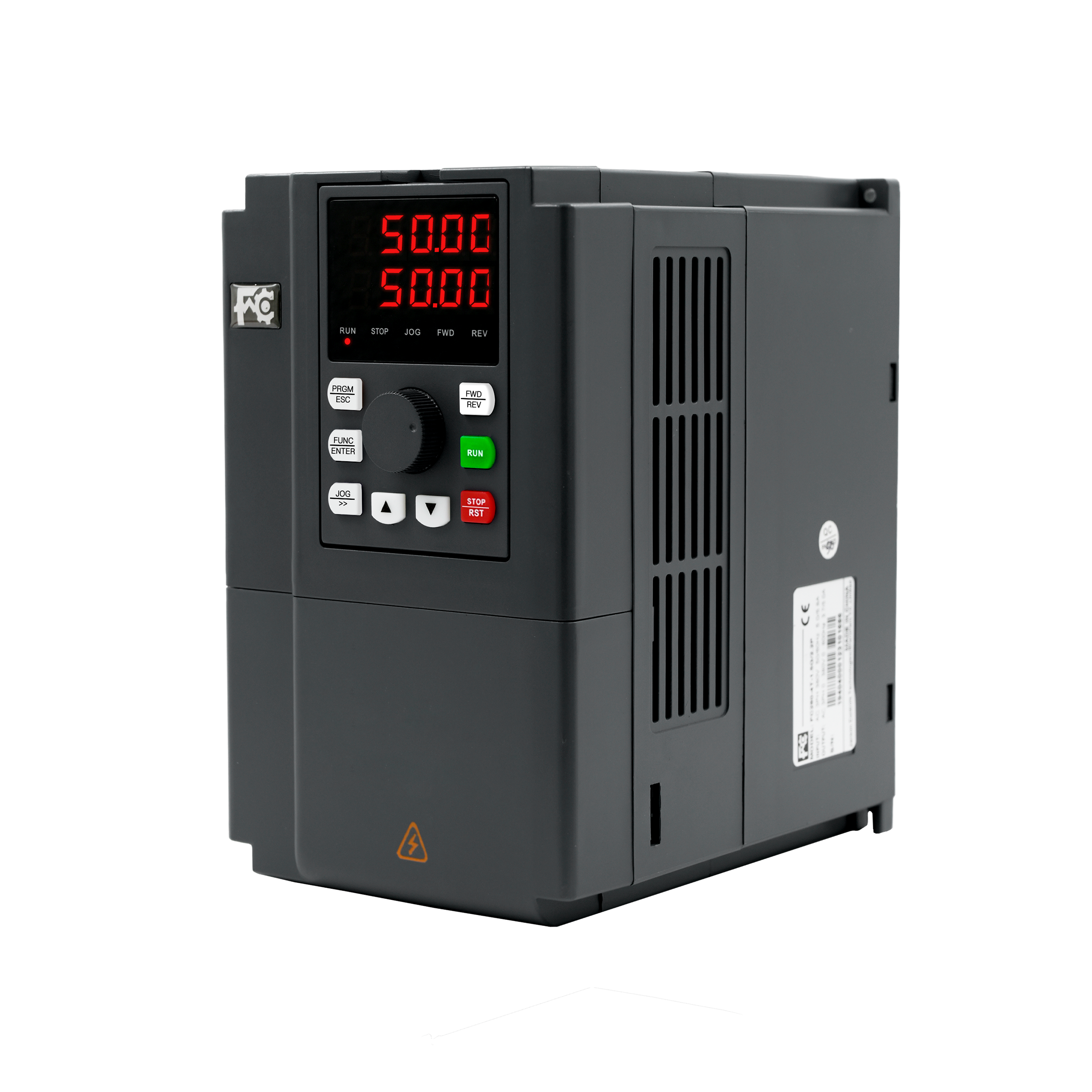

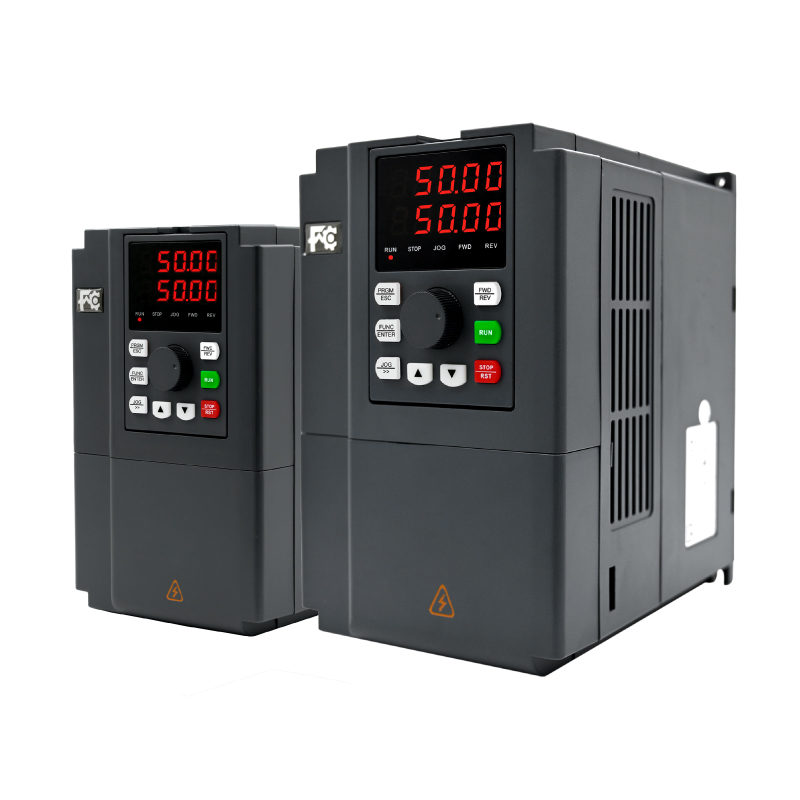

FC280
JANSON CONTROLS
Recurso do produto
Três modos de controle: controle V/F, controle de vetores de circuito aberto e controle de vetor de circuito fechado são fornecidos para atender às necessidades de diferentes cenários de aplicação.
Adaptação de aplicação de ponta: Adequado para locais de ponta, como alta precisão, resposta rápida, torque grande, inércia grande e carga potencial.
Função de ajuste inteligente: tem a função de ajustar automaticamente a frequência da transportadora para garantir uma operação mais estável e confiável ; A função de ajuste automático de tensão resolve efetivamente o problema de oscilação de baixa frequência de motores de alta potência
Start e reiniciar e reiniciar as funções de rastreamento de velocidade e reiniciar, ele pode realizar um início suave de motores rotativos e evitar o impacto.
Unidade de freio embutida: unidade de freio interno de 0,75kW a 22kW , desempenho de alto custo.
Velocidade ultra baixa e torque de partida grande: sob controle de vetor de circuito fechado, o torque nominal de 150% pode ser emitido a uma velocidade zero, atingindo a velocidade ultra baixa e o grande torque de partida.
Multipunção e conveniência: terminais de entrada e saída multifuncionais , entrada e saída analógica multifuncional e funções de comunicação serial trazem muitas conveniências aos usuários.
Seleção de produtos
| Item No. | Motor adaptável (KW) | Corrente de entrada (a) | Corrente de saída (a) | Capacidade de taxa (KVA) | W (mm) | Hum ) | D (mm) | W1 (mm) | H1 (mm) | GW (kg) |
| Entrada em três fases e saída 380V (-15% ~+15% de tolerância) | ||||||||||
| FC280-4T-0.75GB/1,5PB | 0,75/1,5 | 3.4/5.0 | 2.1/3.8 | 1.5/3.0 | 118 | 185 | 157 | 106 | 175 | 2.47 |
| FC280-4T-1.5GB/2,2PB | 1.5/2.2 | 5.0/5.8 | 3.8/5.1 | 3.0/4.0 | 118 | 185 | 157 | 106 | 175 | 2.53 |
| FC280-4T-2.2GB/3,0PB | 2.2/3.0 | 5.8/8.0 | 5.1/6.8 | 4.0/4.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-3.0GB/4,0pb | 3.0/4.0 | 8.0/10.5 | 6.8/9.0 | 4.9/5.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-4,0GB/5.5pb | 4.0/5.5 | 10.5/14.6 | 9/13 | 5.9/8.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-5.5GB/7.5pb | 5.5/7.5 | 14.6/20.5 | 13/17 | 8.9/11 | 160 | 247 | 177 | 148 | 235 | 4.6 |
| FC280-4T-7.5GB/11PB | 7.5/11 | 20.5/26 | 17/25 | 11/17 | 160 | 247 | 177 | 148 | 235 | 4.83 |
| FC280-4T-11GB/15PB | 11/15 | 26/35 | 25/32 | 17/21.0 | 160 | 247 | 177 | 148 | 235 | 5.18 |
| FC280-4T-15GB/18.5pb | 15/18.5 | 35/38.5 | 32/37 | 21/24.0 | 220 | 321 | 198 | 205 | 305 | 7.94 |
| FC280-4T-18.5GB/22PB | 18.5/22 | 38.5/46.5 | 37/45 | 24/30.0 | 220 | 321 | 198 | 205 | 305 | 8.80 |
| FC280-4T-22GB/30PB | 22/30 | 46.5/62 | 45/60 | 30/40.0 | 220 | 321 | 198 | 205 | 305 | 8.91 |
| FC280-4T-30G/37P (B) | 30/37 | 62/76 | 60/75 | 40/57.0 | 250 | 426 | 210 | 210 | 410 | 14.6 |
| FC280-4T-37G/45P (B) | 37/45 | 76/92 | 75/91 | 57/69.0 | 250 | 426 | 210 | 210 | 410 | 14.6 |
| FC280-4T-45G/55P (B) | 45/55 | 92/113 | 91.0/112 | 69/85.0 | 300 | 492 | 236 | 266 | 473 | 19.5 |
| FC280-4T-55G/75P (B) | 55/75 | 113/157 | 112/150 | 85/114 | 300 | 492 | 236 | 266 | 473 | 19.8 |
| FC280-4T-75G/90P (B) | 75/90 | 157/180 | 150/176 | 114/134 | 320 | 555 | 230 | 230 | 536 | 26.5 |
| FC280-4T-90G/110P (B) | 90/110 | 180/214 | 176/210 | 134/160 | 410 | 634 | 240 | 320 | 611 | 48.3 |
| FC280-4T-110G/132P (B) | 110/132 | 214/256 | 210/253 | 160/192 | 410 | 634 | 240 | 320 | 611 | 49 |
| FC280-4T-132G/160P | 132/160 | 256/307 | 253/304 | 192/231 | 475 | 692 | 347 | 320 | 669 | 72.4 |
| FC280-4T-160G/185P | 160/185 | 307/340 | 304/330 | 231/236 | 475 | 692 | 347 | 320 | 669 | 73.5 |
| FC280-4T-185G/200P | 185/200 | 340/385 | 330/377 | 236/250 | 420 | 790 | 366 | 310 | 764 | 80 |
| FC280-4T-200G/220P | 200/220 | 385/430 | 377/426 | 250/280 | 420 | 790 | 366 | 310 | 764 | 80 |
| FC280-4T-220G/250P | 220/250 | 430/468 | 426/465 | 280/355 | 490 | 810 | 370 | 360 | 785 | 93.5 |
| FC280-4T-250G/280P | 250/280 | 468/525 | 465/520 | 355/396 | 490 | 1110 | 370 | 360 | 1085 | 126 |
| FC280-4T-280G/315P | 280/315 | 525/590 | 520/585 | 396/445 | 650 | 1190 | 370 | 520 | 1159 | 164 |
| FC280-4T-315G/355P | 315/355 | 590/665 | 585/650 | 445/500 | 650 | 1190 | 370 | 520 | 1159 | 165 |
| FC280-4T-355G/400P | 355/400 | 665/785 | 650/725 | 500/565 | 650 | 1190 | 370 | 520 | 1159 | 166 |
| FC280-4T-400G/450P | 400/450 | 785/883 | 725/820 | 565/630 | 650 | 1190 | 370 | 520 | 1159 | 167 |
Parâmetro técnico
| Entrada de energia | |
| Tensão de entrada | 1ac 220V ± 15%, 3ac 220V ± 15%, 3ac 380V ± 15%. |
| Frequência de entrada | 47 ～ 63Hz |
| Fator de potência | ≥95% |
| Controle de controle | |
| Modo de controle | Controle V/F, controle vetorial não-PG (SVC) ， Controle de vetores PG (FVC). |
| Controle v/f | Linha, ponto múltiplo, curva quadrada v/f, separação v/f. |
| Modo de comando de operação | Controle do teclado, controle terminal, controle de comunicação serial. |
| Fonte de referência de frequência | Digital, analógico, frequência de pulso, comunicação serial, velocidade de várias etapas, PLC simples e PID O combinador de multimodos e os diferentes modos podem ser alternados. |
| Capacidade de sobrecarga | G Tipo: 150% Correntes classificados 60s, 180% Correntes classificados 3s. |
| T Tipo: 120% Correntes classificados 60s, 150% Correntes classificados 3s. | |
| Inicie o torque | G Tipo: 0,5Hz/150%(SVC), 0Hz/180%(FVC). |
| P Tipo: 0,5Hz/100% | |
| Faixa de ajuste de velocidade | 1: 100 (SVC) 1: 1000 (FVC) |
| Precisão do controle de velocidade | ± 0,5%(SVC) ± 0,02%(FVC) |
| Frequência da transportadora | 0,5 a 16,0 kHz; ajuste automaticamente a frequência da transportadora de acordo com as características de carga |
| Resolução de frequência | Configuração digital: 0,01Hz.Anolog Configuração: Frequência máxima x 0,00025 |
| Boost de torque | Boost de torque automático; aumento manual de torque 0,1 ~ 30% |
| Modo de aceleração e desaceleração | Linha ou curva S, 4 tipos de tempo de aceleração/desaceleração com o intervalo de 0,0 ~ 6500,0 s |
| Freio DC | Suporta iniciar e interromper o freio dc |
| Controle de corrida | Faixa de frequência de corrida: 0,0Hz ~ 50,00Hz; JOG ACC/DEC Tempo: 0 ~ 6500.0s |
| Operação de velocidade de PLC e etapa múltipla simples | PLC O RCONTROL Terminal interno, 1 ~ 6 pontos de velocidade podem ser definidos. |
| PID embutido | Controle de PID embutido para obter facilmente o controle de loop fechado para os parâmetros do processo (como pressão, temperatura, fluxo, etc. |
| Regulação automática de tensão (AVR) | Mantenha automaticamente uma tensão de saída constante quando a tensão de alterações da grade de eletricidade |
| Barramento DC comum | Função de barramento DC comum: os vários einverters podem usar um barramento DC comum |
| Controle Traverse | Função de controle de travessia: Controle de frequência de pulso triangular múltiplo |
| Controle de comprimento fixo | Configuração de controle de comprimento |
| Controle de tempo | Definir intervalo de tempo: 0 ~ 6500min |
| Controle principal | |
| Terminais de entrada | 6 entradas digitais programáveis, ele pode ser estendido a 4 entradas digitais, uma das quais suporta entrada de pulso de alta velocidade; 1 entrada analógica de volatge 0 ~ 10VDC; 2 entrada Volatge 0 ~ 10VDC ou entrada de corrente 0 ~ 20MA. |
| Terminais de saída | 1 Saída de colecionador aberto, pode ser extinto para 1 saída de pulso de alta velocidade; 2 saídas de relé; 2 Saída analógica: saída Volatge 0 ~ 10VDC ou saída de corrente 0 ~ 20MA. |
| Interface da máquina humana | |
| Exibição de LED | Pode exibir frequência de configuração, frequência de saída, tensão de saída, corrente de saída etc. |
| AVIRAMENTO E ProtectionClass | |
| Classe de proteção | IP20 |
| Umidade e temperatura | 90%RH ou menos (sem condensação), -10 ℃～ +40 ℃ .inverter será derado se a temperatura do ambien exceder 40 ℃. |
| Vibração | Abaixo de 20 Hz 9,8m/s (1g), mais de 20Hz 5,88m/s (0,6g). |
| Ambiente da loja | ≤1000m, interno (sem gás corrosivo e líquido). |
| AMPERATURA DA FORMA | -20 ℃～ 60 ℃ |
| Modo de resfriamento | Resfriamento de ar forçado |
