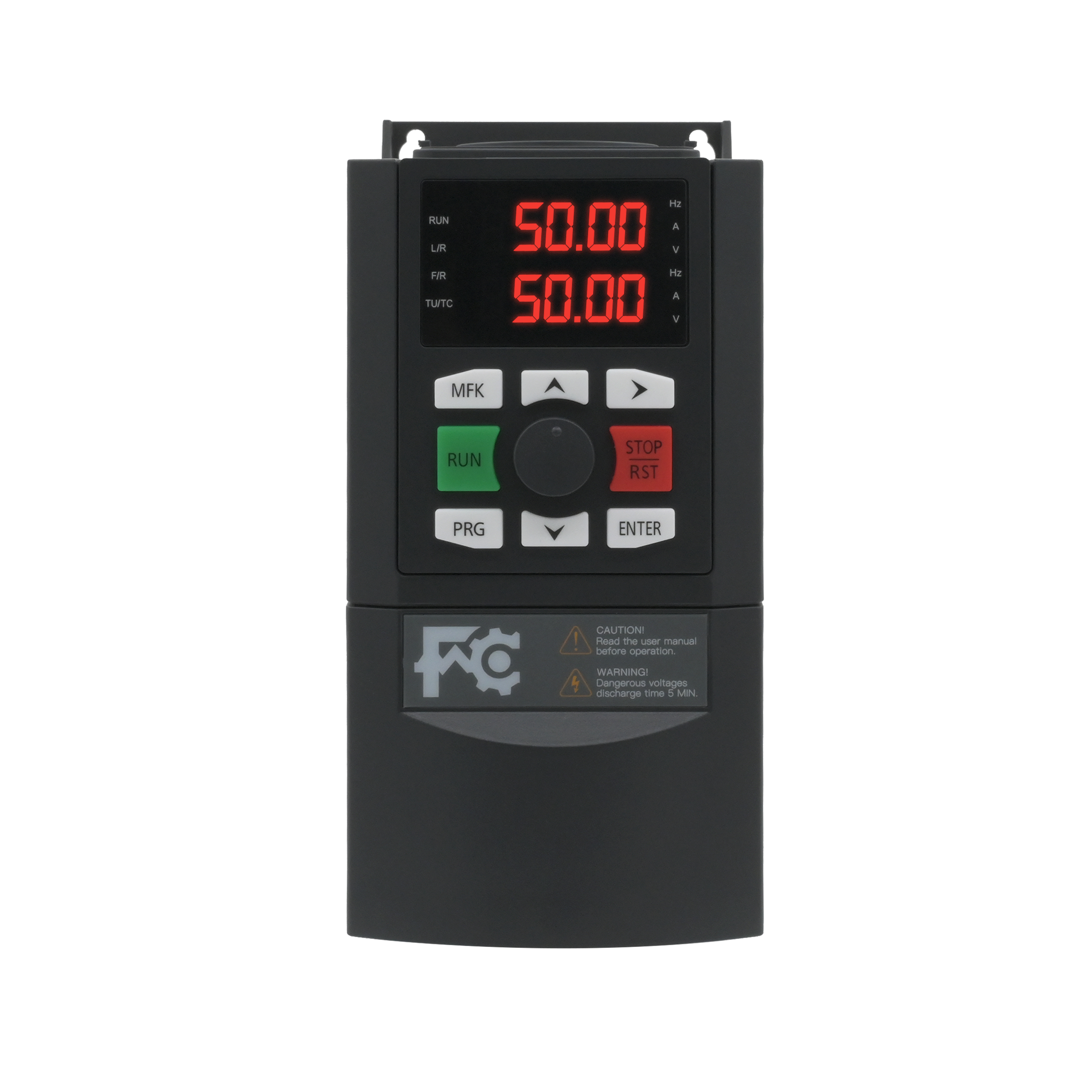

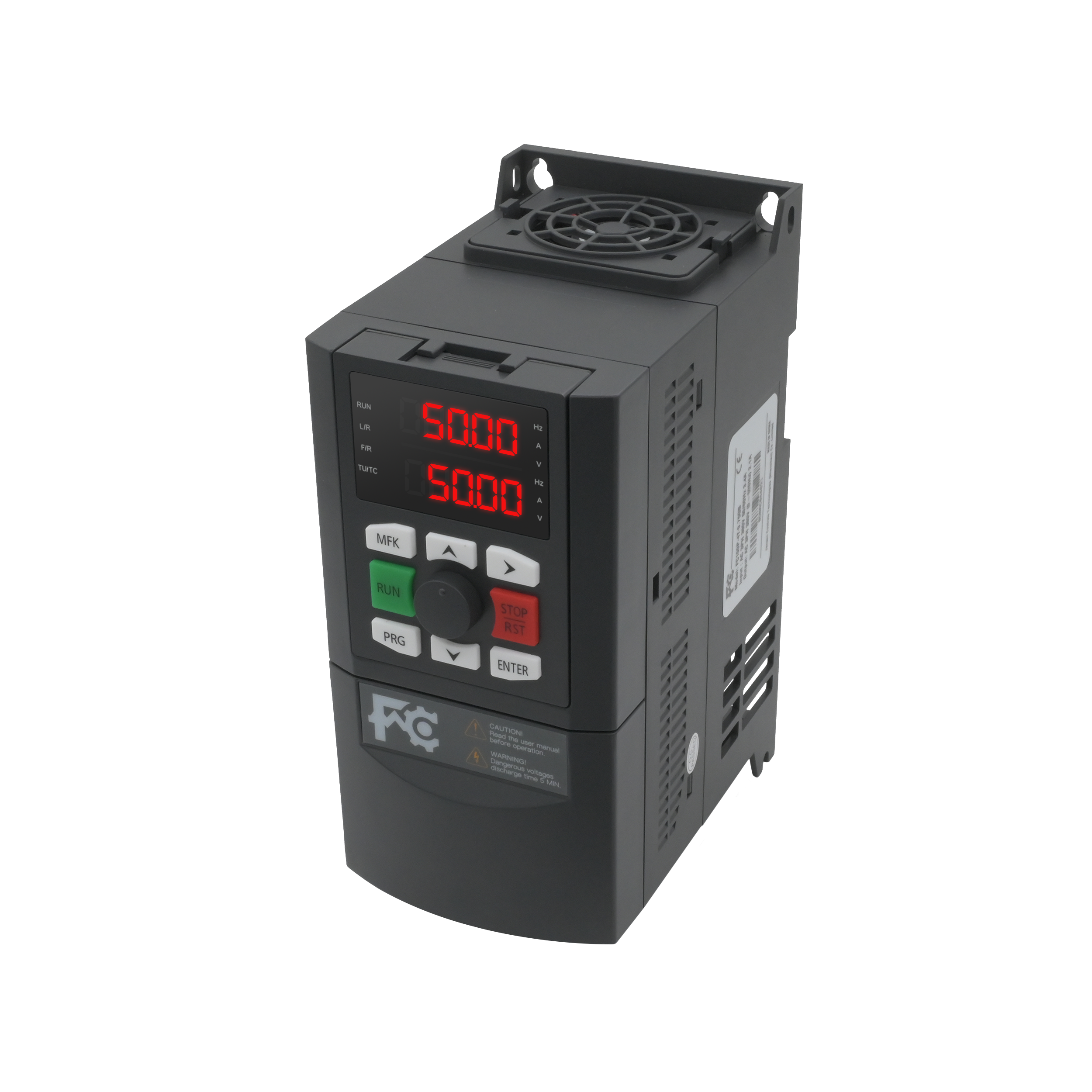

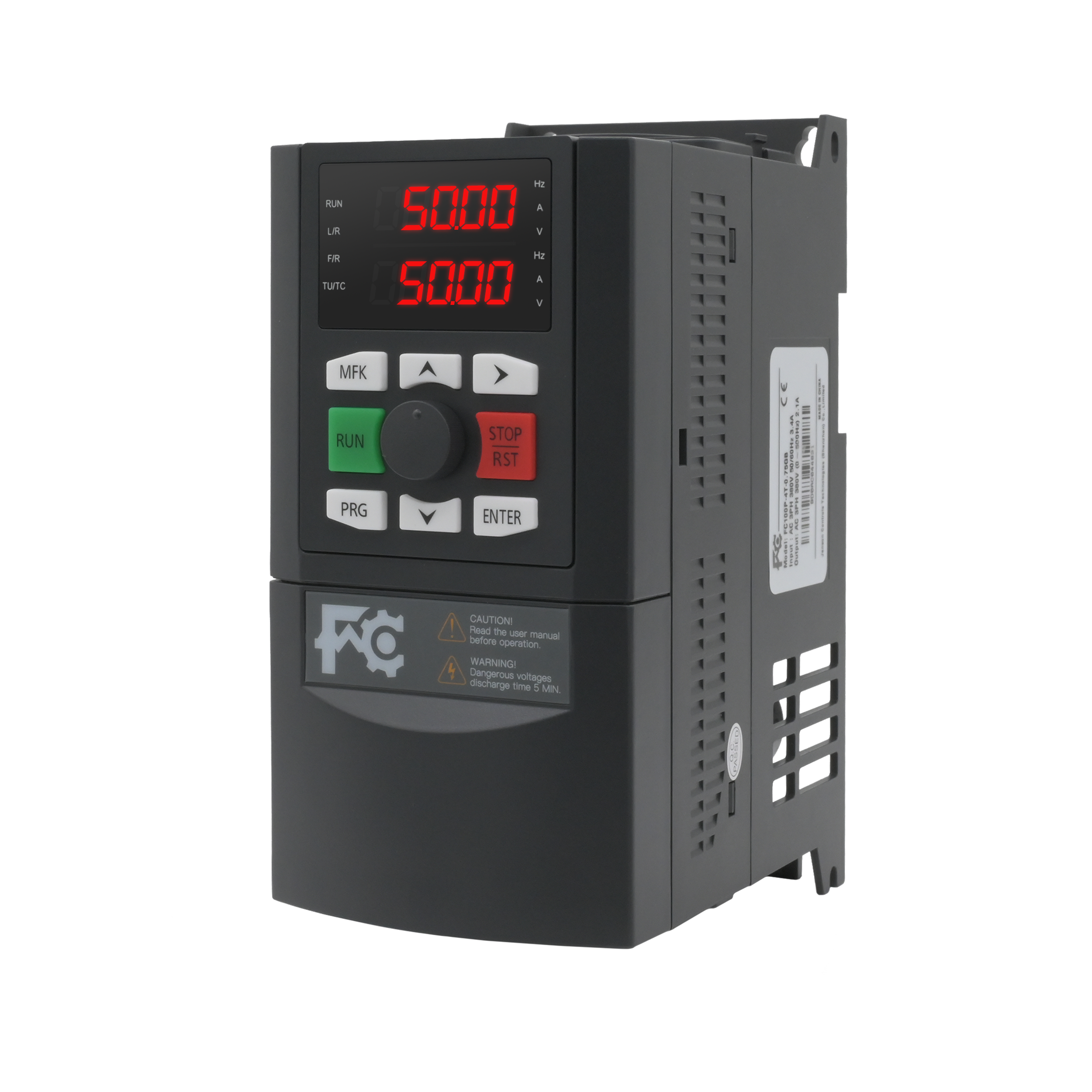

FC200
JANSON CONTROLS
Torque inicial alto: 150% a 0,5Hz, forte desempenho inicial de baixa frequência.
Modo de controle flexível: controle vetorial aprimorado , suporta controle de vetor de circuito aberto e controle V/F, atendendo às necessidades de diferentes cenários de aplicação.
Entrada de tensão ampla: 323-506V, capacidade de sobrecarga super (carga nominal de 150% por 1 minuto), adaptável ao ambiente complexo da grade de energia.
Hardware confiável: a nova geração IGBT Hardware Platform está equipada com um design independente de duto de ar para garantir uma operação estável a longo prazo.
Alta razão de desempenho de custo: suporta motores síncronos de ímã permanente e motores síncronos e motores assíncronos
Funções ricas: terminais multifuncionais (5DI, 2DO, 2AI, 2AO, 2Relay), módulo PID adaptativo embutido , suporta uma variedade de cenários de aplicação.
Múltiplas proteções: vários mecanismos de proteção e manuseio flexível de falhas garantem uma operação segura e estável do equipamento.
Estrutura compacta: design compacto, operação de separação v/ f, compensação automática de tensão , para atender às necessidades da indústria de fornecimento de energia.
Funções avançadas: rastreamento de velocidade, esquema de frenagem aprimorado, compensação da zona morta de baixa frequência , supressão de oscilação e melhor estabilidade da operação.

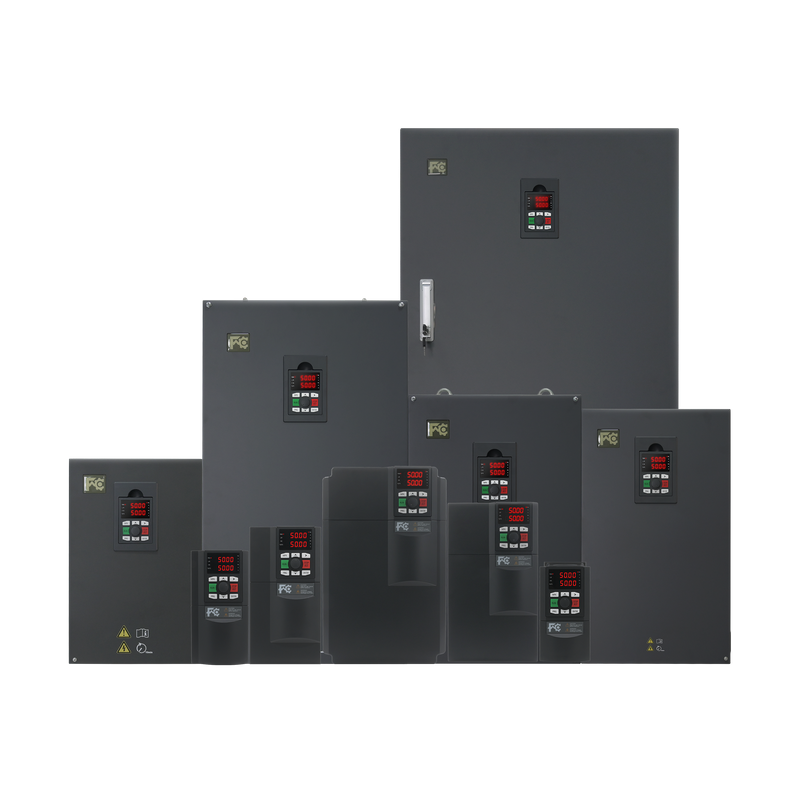

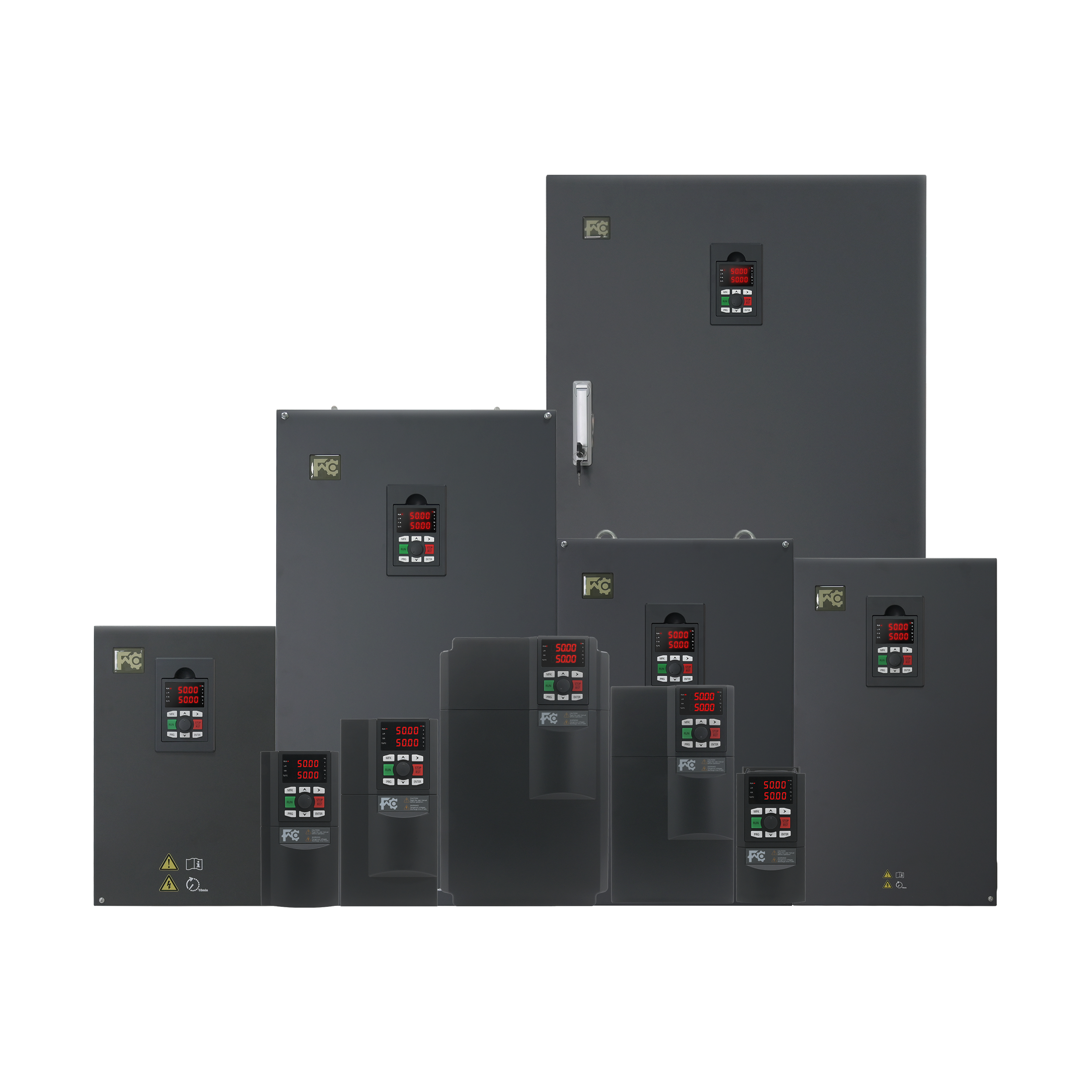

Seleção de produtos
| Item No. | Motor adaptável (KW) | Corrente de entrada (a) | Corrente de saída (a) | Capacidade de taxa (KVA) | W (mm) | Hum ) | D (mm) | W1 (mm) | H1 (mm) | GW (kg) |
| 1 entrada de fase e saída 3 fase 220V (-15% ~+15% de tolerância) | ||||||||||
| FC200-2S-0,4GB | 0.4 | 6.2 | 2.1 | 0.7 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-0.75GB | 0.75 | 8.2 | 4.0 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-1.5GB | 1.5 | 14.0 | 7.0 | 3.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-2.2GB | 2.2 | 23.0 | 9.6 | 4.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-4,0 GB | 4 | 35 | 17 | 11 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2S-5.5GB | 5.5 | 45 | 25 | 17 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2S-7.5GB | 7.5 | 75 | 32 | 21 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2S-11G (b) | 11 | 100 | 45 | 30 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2S-15G (b) | 15 | 130 | 60 | 39 | 260 | 440 | 240 | 220 | 472 | 20 |
| Entrada de três fases e saída 3 fase 220V (-15% ~+15% de tolerância) | ||||||||||
| FC200-2T-0.4GB | 0.4 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-0.75GB | 0.75 | 5.0 | 3.8 | 3.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-1.5GB | 1.5 | 5.8 | 5.1 | 4.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-2.2GB | 2.2 | 10.5 | 9.0 | 5.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-4.0GB | 4 | 20.5 | 17.0 | 11.0 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-2T-5.5GB | 5.5 | 26 | 25 | 17 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2T-7.5GB | 7.5 | 35 | 32 | 21 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2T-11GB | 11 | 47 | 45 | 30 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2T-15G (b) | 15 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2T-18.5G (b) | 18.5 | 77 | 75 | 57 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2T-22G (b) | 22 | 92 | 90 | 69 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-2T-30G (B) | 30 | 113 | 110 | 72 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-2T-37G (b) | 37 | 156 | 152 | 114 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC200-2T-45G (b) | 45 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-2T-55G | 55 | 214 | 210 | 160 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-2T-75G | 75 | 307 | 304 | 231 | 400 | 780 | 350 | 320 | 756 | 75 |
| Entrada em três fases e saída 380V (-15% ~+15% de tolerância) | ||||||||||
| FC200-4T-0.75GB/1,5PB | 0,75/1,5 | 3.4/5 | 2.1/3.8 | 1.5/3 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-1.5GB/2,2pb | 1.5/2.2 | 5/5.8 | 3.8/5.1 | 3/4 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-2.2GB/4.0PB | 2.2/4.0 | 5.8/10.5 | 5.1/9 | 4/5.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-4,0GB/5.5pb | 4/5.5 | 10.5/14.6 | 9/13 | 5.9/8.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-5.5GB/7.5pb | 5.5/7.5 | 14.6/19 | 13/17 | 8.9/11 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-4T-7.5GB/11pb | 7.5/11 | 19/28 | 17/25 | 11/16 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-4T-11GB/15PB | 11/15 | 28/35 | 25/32 | 16/21 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-4T-15GB/18.5pb | 15/18.5 | 35/39 | 32/37 | 21/24 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-4T-18.5GB/22PB | 18.5/22 | 39/47 | 37/45 | 24/30 | 165 | 297 | 206 | 147 | 279 | 6.0 |
| FC200-4T-22GB/30PB | 22/30 | 47/62 | 45/60 | 30/39 | 165 | 297 | 206 | 147 | 279 | 6.0 |
| FC200-4T-30G (B)/37P (B) | 30/47 | 62/77 | 60/75 | 39/49 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-4T-37G (B） | 37 | 77 | 75 | 57 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-4T-45G (B)/55P (B) | 45/55 | 92/113 | 90/110 | 59/72 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-4T-55G (B) | 55 | 113 | 110 | 72 | 260 | 440 | 240 | 220 | 472 | 22 |
| FC200-4T-55G (B)/75P (B) | 55/75 | 113/156 | 110/152 | 72/114 | 300 | 555 | 280 | 240 | 535 | 25 |
| FC200-4T-75G (B)/90P (B) | 75/90 | 156/180 | 152/173 | 114/134 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC200-4T-90G/110P | 90/110 | 180/214 | 176/210 | 134/160 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-4T-110G/132p | 110/132 | 214/256 | 210/253 | 160/192 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-4T-132G/160P | 132/160 | 256/307 | 253/304 | 192/231 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-160G/185P | 160/185 | 307/345 | 304/340 | 231/236 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-185G | 185 | 345.00 | 340.00 | 236.00 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-200G/220P | 200/220 | 385/430 | 377/426 | 250/280 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC200-4T-200G/220P-K | 200/220 | 385/430 | 377/426 | 250/280 | 520 | 1120 | 355 | / | / | 104 |
| FC200-4T-220G/250P | 220/250 | 430/468 | 426/465 | 280/355 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC200-4T-220G/250P-K | 220/250 | 430/468 | 426/465 | 280/355 | 520 | 1120 | 355 | / | / | 104 |
| FC200-4T-250G/280P | 250/280 | 468/525 | 465/520 | 355/396 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC200-4T-250G/280P-K | 250/280 | 468/525 | 465/520 | 355/396 | 620 | 1280 | 370 | / | / | 133 |
| FC200-4T-280G/315P | 280/315 | 525/590 | 520/585 | 396/445 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC200-4T-280G/315P-K | 280/315 | 525/590 | 520/585 | 396/445 | 620 | 1280 | 370 | / | / | 133 |
| FC200-4T-315G/355P | 315/355 | 590/665 | 585/650 | 445/500 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC200-4T-315G/355P-K | 315/355 | 590/665 | 585/650 | 445/500 | 780 | 1690 | 394 | / | / | 250 |
| FC200-4T-355G/400P | 355/400 | 665/785 | 650/725 | 500/565 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC200-4T-355G/400P-K | 355/400 | 665/785 | 650/725 | 500/565 | 780 | 1690 | 394 | / | / | 250 |
| FC200-4T-400G/450P | 400/450 | 785/883 | 725/820 | 565/630 | 780 | 1350 | 394 | 620 | 1320 | 255 |
| FC200-4T-400G/450P-K | 400/450 | 785/883 | 725/820 | 565/630 | 780 | 1690 | 394 | / | / | 265 |
| FC200-4T-450G | 450 | 883.00 | 820.00 | 630.00 | 780 | 1350 | 394 | 620 | 1320 | 255 |
| FC200-4T-450G-K | 450 | 883.00 | 820.00 | 630.00 | 780 | 1690 | 394 | / | / | 265 |
| FC200-KBE | ||||||||||
Parâmetro técnico
| Especificação elétrica | |
| Tensão de entrada | Fase única/tripla fase 200-240V, 380-440V Fase 380-40V flutuou não mais que ± 10%， taxa de desequilíbrio <3% |
| Frequência de entrada | 50/60Hz ± 5% |
| Tensão de saída | 0v ~ tensão de entrada |
| Frequência de saída | Controle vetorial: 0 ～ 300Hz |
| V/F Controle: 0 ～ 500Hz | |
| Desempenho | |
| Capacidade de sobrecarga | 150% Corrente de saída nominal por 1 minuto, 180% Corrente de saída nominal por 2 segundos |
| Método de controle | Controle de vetor de circuito aberto (SVC), controle V/F |
| Executar o método de configuração de comando | Configuração do painel de operação 、 Configuração externa do terminal 、 Configuração de comunicação. |
| Método de configuração de velocidade | Configuração digital, configuração analógica/configuração de pulso, configuração de comunicação. |
| Resolução de configuração de velocidade | Configuração digital: 0,01Hz, configuração analógica: 1% x frequência máxima |
| Precisão do controle de velocidade | SVC ： ± 0,5% |
| Faixa de controle de velocidade | SVC: 1: 100 |
| Resposta de controle de torque | SVC: <200ms |
| Torque inicial | SVC ： Torque com classificação 150%/0,5Hz |
| Recurso especial | |
| Terminais de entrada e saída programáveis | A função do terminal de entrada e saída pode ser editada |
| Função de ajuste de PID de processo | Módulo PID de processo interno |
| Função PLC simples | Módulo PLC simples embutido, que pode realizar o tempo e saída de frequência de múltiplos segmentos |
| Função de oscilação têxtil | Módulo de função de frequência de giro têxtil embutido |
| Função de abastecimento de água | Macro de abastecimento de água de água constante embutido |
| Função da máquina de gravação | Máquina de gravura embutida Macro de alta frequência |
| Modo de incêndio | Conjunto de parâmetros de modo de incêndio europeu embutido |
| Função protetora | |
| Barraca de sobretensão | Controle automático de tensão do barramento para evitar falhas de sobretensão |
| Proteção de limitação atual automática | A corrente de saída é automaticamente limitada para evitar falhas excessivas |
| Sobrecarregar pré-alarm e alarme | Sobrecarregar pré-aviso e proteção |
| Proteção de fase de saída proteção | Fase de fase de saída Função de detecção automática e alarme |
| Controle de sobretensão e transbordamento | Limite automaticamente a corrente e a tensão durante a operação para evitar o excesso de corrente e excesso de tensão e o tropeço |
| Saída de proteção de curto-sol | Função de proteção eficaz para o curto -circuito de saída para o solo |
| Saída de proteção de fase a fase de proteção de curto-circuito | Saída Função de proteção eficaz de curto -circuito de saída |
| Entrada e saída | |
| Fonte de alimentação analógica externa | +10V-GND |
| Fonte de energia digital externa | 24V-com |
| Entrada analógica | AI1: Tensão 0 ~ 10V/0-20MA |
| AI2: Tensão 0 ~ 10V/0-20MA | |
| Saída analógica | AO1 ： 0 ~ 10V/0 ~ 20MA （Tensão/Corrente Opcional) |
| AO2 ： 0 ~ 10V/0 ~ 20MA （Tensão/corrente opcional) | |
| Entrada digital | Di1－di5 （pode ser selecionado como um sinal de pulso de alta velocidade) |
| Saída digital | FM 、 AO2 ， FM pode ser selecionado como saída de sinal de pulso de alta frequência |
| Saída de relé | TA/TB/TC: Classificação de contato 250VAC/3A ou 30VDC/1A |
| Comunicação de Modbus | A+、 b- |
| Exibição de operação | |
| Exibição de LED | Defina frequência, frequência de saída, tensão de saída, corrente de saída, velocidade do motor, torque de saída, terminais digitais, parâmetros de status, parâmetros de menu de programação e códigos de falha etc. |
| Luz indicadora | 3 indicadores de unidade, 4 indicadores de status |
| Características ambientais | |
| Temperatura de trabalho | -10 ~+40 ℃, a temperatura máxima é de 50 ° C, a alteração da temperatura do ar é inferior a 0,5 ° C/min, é necessária uma deração de 40－50 ℃, a corrente de saída derrada de 2% para cada 1 ℃ |
| Temperatura do ambiente de armazenamento | -40 ~+70 ℃ |
| Aplicativo | Indoor, livre de luz solar direta, poeira, gás corrosivo, gás inflamável, névoa de óleo, vapor de água, água ou sal pingando etc. |
| Altitude | Menos de 1000 metros, é necessária a deração para mais de 1000 metros |
| Umidade | Menos de 95%de RH, sem condensação |
| Resistência à vibração | 3,5m/s² em 2-9Hz, 10m/s² a 9-200Hz (IEC60721-3-3) |
| Grau de proteção | IP20 |
| Nível de poluição | Classe 2 (poluição seca e não condutora de poeira) |
| Certificação | |
| CE | Toda a série passou a certificação CE |
